تست برد قبل از تعمیر عیب‌یابیِ هوشمندانه

تستِ قبل از تعمیر، یعنی «عیب‌یابیِ هوشمندانه»؛ یعنی صرفه‌جویی در وقت و جلوگیری از تعویض قطعات سالم به جای قطعات خراب (شایع‌ترین اشتباه آماتورها).

چرا باید قبل از تعمیر، تست کنیم؟

اگر بدون تست، شروع به تعویض قطعات (مثلاً آی‌سی‌ها یا خازن‌ها) کنی، ممکن است:

مسیر خطا را گم کنی: شاید مشکل از برد نباشد و از سنسورها یا اتصالات بیرونی باشد.
قطعه سالم را خراب کنی: با هویه کاریِ غیرضروری، ممکن است ترک‌های مسی برد (PCB) آسیب ببیند.
زمان طلایی را از دست بدهی: عیب‌یابی اصولی، زمان تعمیر را تا ۷۰٪ کاهش می‌دهد.
انواع روش‌های تست برد (از ساده به پیشرفته)
برای یک مقاله آموزشیِ حرفه‌ای، این متدولوژی را طبقه‌بندی کن:

۱. تست ظاهری (Visual Inspection) - مرحله صفر
قبل از هر ابزاری، از چشم‌ات استفاده کن. این مرحله ۸۰٪ مشکلاتِ تابلو (مثل سوختگی‌های واضح) را مشخص می‌کند.

بوی سوختگی: همیشه اولین نشانه است.
تغییر رنگ: قطعاتی که تغییر رنگ داده‌اند (زرد یا قهوه‌ای شدن برد اطراف آن‌ها).
بادکردگی: خازن‌های الکترولیتی که سرشان باد کرده (شایع‌ترین خرابی بردهای یخچال و لباسشویی).
اتصالات سرد (Cold Solder): بررسی نقاط لحیم که ترک خورده یا سیاه شده‌اند.
۲. تست جریان‌کشی (تست با لامپ سری) - روش ایمنی
این مهم‌ترین روش برای جلوگیری از انفجار یا آسیب بیشتر در لحظه اتصال به برق است.

روش: یک لامپ رشته‌ای (مثلاً ۱۰۰ وات) را به‌صورت سری با فاز ورودی برد قرار می‌دهی.
تفسیر:
اگر لامپ پرنور روشن شد: یعنی اتصال کوتاه (Short Circuit) شدید وجود دارد (دیودها یا ترانزیستورهای قدرت سوخته‌اند). نباید برد را مستقیم به برق بزنی.
اگر لامپ کم‌نور روشن شد یا روشن نشد: احتمالاً مدار در سمت اولیه (Power) سالم است و می‌توانی با احتیاط پیش بروی.

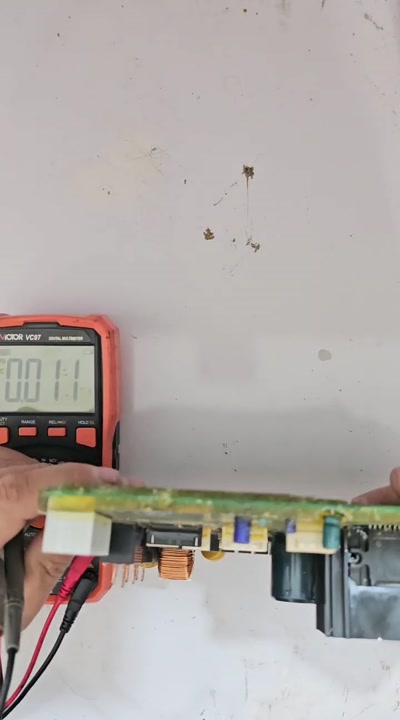

۳. تست سرد (Cold Test) - تست با مولتی‌متر
این تست در زمانی که برد بدون برق است انجام می‌شود.

تست دیود: تست پل دیودها (Rectifiers) که خیلی زود می‌سوزند.
تست مقاومت‌ها: مقاومت‌های فیوزی (Fusible Resistors) که معمولاً در ورودی برق هستند و با یک نوسان می‌سوزند.
تست خازن‌ها: استفاده از مولتی‌مترهای دارای خازن‌سنج (ESR Meter بهترین ابزار است). خازن خشک‌شده یا نشتی‌دار می‌تواند کل سیستم را مختل کند.
۴. تست گرم (Hot Test) - تست ولتاژگیری
این مرحله خطرناک‌تر است و نیاز به دقت بالا دارد. برد به برق متصل است و ولتاژهای خروجی (خروجی ترانس یا سوئیچینگ) را چک می‌کنیم.

روش: چک کردن ولتاژ ۵ ولت (برای میکروکنترلر) و ۱۲ ولت (برای رله‌ها).
نکته سئو و محتوایی: تاکید کن که برای این تست، همیشه از پایه منفی (GND) ثابت روی برد استفاده کنند تا از اتصالی پرهیز شود.
۵. تست با اسیلوسکوپ (مرحله فوق‌حرفه‌ای)
این مرحله مخصوص تعمیرکاران سطح بالا است (برای بررسی سیگنال‌های دیتای بین پردازنده و درایورها). اگر می‌خواهی در محتوایت «تمایز» ایجاد کنی، این بخش را اضافه کن:

«بردهایی که با وجود ولتاژ صحیح، کار نمی‌کنند، احتمالاً مشکل دیتا دارند (مثلاً کریستال ساعت خراب است). اسیلوسکوپ اینجا مثل چشمِ تعمیرکار عمل می‌کند.»
ساختار پیشنهادی برای تولید محتوا (SEO)
اگر بخواهی این اطلاعات را به یک مقاله عالی تبدیل کنی، این ساختار پیشنهادی من است:

تیتر جذاب (H1): راهنمای جامع عیب‌یابی و تست بردهای الکترونیکی (قبل از شروع تعمیر)
اینترو: چرا ۹۰٪ تعمیرکاران برد، اول کار را خراب می‌کنند؟ (رویکرد قلاب‌گونه).
بخش ۱: ابزارهای ضروری برای تست (مولتی‌متر، لامپ سری، ESR متر).
بخش ۲: چک‌لیست ۴ مرحله‌ای تست (ظاهری -> سرد -> گرم -> تحلیل سیگنال).
جدول طلایی: جدولی بساز که در ستون اول “علامت خرابی (مثلاً صدای تق‌تق رله)” و در ستون دوم “قطعه مشکوک” را بنویسد. (این جدول برای کاربر حکم طلا را دارد).
