فیلم اموزشی ماسفت IRF9Z34N بخش اول ( 2:42 دقیقه )
https://www.moghadamwelding.com/Portals/0/FaraShop/FaraShopVideo/1301/MOSFET_IRF9Z34N_PART_1_2030849508.mp4
بخش دوم فیلم اموزشی و مشخصات و خرید ماسفت IRF9Z34N ( 5:54 دقیقه )
https://www.moghadamwelding.com/p/1301
«فیلمهای آموزشی سایت جوش و برش مقدم» در پیامرسان بله را دنبال کنید:
https://ble.ir/moghadamweldingfilm
کد محصول : #649
ردیف : #197
🔧 نقد و بررسی ماسفت IRF9Z34N
ماسفت IRF9Z34N یک ترانزیستور MOSFET کانال P است که در مدارهای سوئیچینگ، تغذیه، کنترل موتور و اینورترهای صنعتی کاربرد فراوان دارد. این قطعه به دلیل مقاومت پایین در حالت روشن، سرعت سوئیچینگ بالا و توان تحمل جریان مناسب، گزینهای ایدهآل برای مدارهای قدرت و الکترونیکی حرفهای است ⚡
📐 مشخصات فنی ماسفت IRF9Z34N
نوع قطعه: MOSFET کانال P
مدل: IRF9Z34N
ولتاژ درین-سورس (Vds): 55 - ولت
جریان درین (Id): تا 19- آمپر
Rds(on): بسیار کم، کمتر ازΩ 0.10
توان تحمل: حدود 94 وات
نوع نصب: TO-220، مناسب لحیمکاری روی برد یا نصب با هیتسینک
کاربرد: سوئیچینگ، اینورتر، کنترل موتور، منابع تغذیه
این ماسفت برای مدارهایی که نیاز به کلیدزنی سریع و جریان متوسط دارند مناسب است و با استفاده از مقاومت گیت مناسب، راندمان مدار افزایش مییابد.

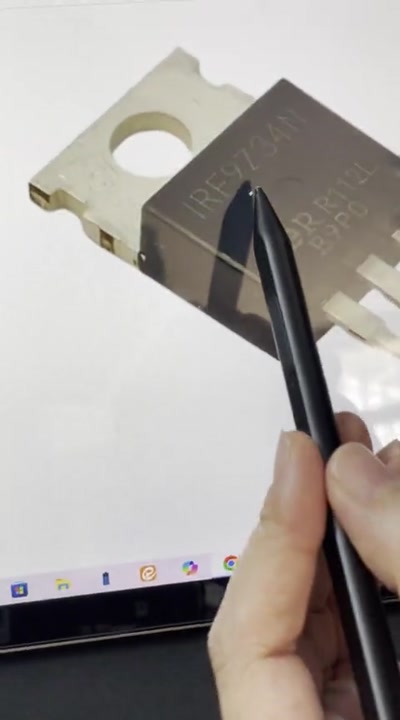

👁️ مشخصات ظاهری
پکیج: TO‑220
پایهها: سه پایه (Gate, Drain, Source)
چاپ روی بدنه: مدل IRF9Z34N و شماره سریال تولید
جنس بدنه: پلاستیک مقاوم حرارتی
هیتسینک: قابلیت نصب برای دفع حرارت 🔧
⚙️ کاربردها
مدارهای سوئیچینگ DC
کنترل موتور و درایورها
منابع تغذیه اینورتر و SMPS
تجهیزات صنعتی و جوش و برش
مدارهای PWM و کنترل توان
🧠 نکته تخصصی
ماسفت IRF9Z34N کانال P است. در دیتاشیت، مقدار ولتاژ گیت نسبت به سورس (Vgs) با علامت منفی (-) نشان داده شده است. دلیل این منفی بودن به این خاطر است که برای روشن شدن MOSFET کانال P باید گیت نسبت به سورس منفی شود. به عبارت دیگر، جریان از Source به Drain جریان مییابد و برای هدایت جریان، گیت باید نسبت به سورس ولتاژ منفی داشته باشد. این موضوع کاملاً طبیعی است و تفاوت اساسی کانال P با کانال N را مشخص میکند.
⚠️ نکته مهم: برای عملکرد پایدار و جلوگیری از حرارت بیشازحد، همیشه از هیتسینک مناسب و مقاومت گیت استفاده کنید.
🛒 پیشنهاد خرید
برای خرید ماسفت IRF9Z34N اورجینال با عملکرد پایدار و توان تحمل بالا، پیشنهاد میشود از
🔧 جوش و برش مقدم
👉 www.moghadamwelding.com
اقدام نمایید؛ انتخابی مطمئن برای مدارهای قدرت و سوئیچینگ صنعتی ⚡
