در این ویدئو دیود یکسوساز 1N5408 را بهصورت تخصصی بررسی میکنیم؛ از مشخصات فنی و کاربردهای آن در مدارهای قدرت تا نکات مهم تست، انتخاب و استفاده در تعمیرات.
🔹 معرفی دیود 1N5408
دیود 1N5408 یک دیود یکسوساز سیلیکونی پرکاربرد است که برای عبور جریانهای نسبتاً بالا طراحی شده و در بسیاری از منابع تغذیه، مدارهای صنعتی و تجهیزات الکترونیکی استفاده میشود. این دیود معمولاً با پکیج DO-201AD عرضه شده و به دلیل تحمل ولتاژ بالا، گزینهای رایج در تعمیرات بردهای قدرت است.
⚙️ مشخصات فنی دیود 1N5408
• نوع قطعه: دیود یکسوساز (Rectifier Diode)
• حداکثر ولتاژ معکوس (VRRM): 1000 ولت
• حداکثر جریان متوسط (IF): 3 آمپر
• جریان لحظهای (Surge Current): حدود 200 آمپر
• پکیج: DO-201AD
• پایداری حرارتی مناسب برای کار مداوم
💡 نقش و کاربرد در مدار
وظیفه اصلی این قطعه تبدیل جریان متناوب AC به جریان مستقیم DC است. دیود 1N5408 معمولاً در ورودی منابع تغذیه، بعد از ترانس، مدارهای یکسوساز، بخشهای محافظتی و بردهای صنعتی مورد استفاده قرار میگیرد.
کاربردهای رایج:
✔️ منابع تغذیه خطی و سوئیچینگ
✔️ دستگاههای جوش و برش
✔️ شارژرها و آداپتورها
✔️ بردهای صنعتی و کنترلی
✔️ مدارهای محافظت در برابر پلاریته معکوس
🔬 نقد و بررسی تخصصی
مزایای دیود 1N5408:
✅ تحمل ولتاژ بالا تا 1000V
✅ توانایی عبور جریان 3 آمپر
✅ ساختار ساده و مقاوم
✅ دسترسی آسان و مناسب برای تعمیرات عمومی و صنعتی
محدودیتها:
⚠️ سرعت سوئیچینگ پایینتر نسبت به دیودهای فست و شاتکی
⚠️ مناسب نبودن برای فرکانسهای بالا
⚠️ نیاز به توجه به تهویه و فاصله مناسب روی برد در جریانهای نزدیک به محدوده کاری
🔧 نکات تعمیرکاری
خرابی دیود 1N5408 میتواند باعث سوختن فیوز، افت ولتاژ خروجی منبع تغذیه، اتصال کوتاه یا داغ شدن غیرعادی قطعه شود. در زمان جایگزینی، بررسی مشخصات ولتاژ، جریان و کیفیت ساخت نمونه جدید اهمیت زیادی دارد.
برای تشخیص نمونه باکیفیت، به چاپ خوانا و یکنواخت کد قطعه، بدنه استاندارد و توانایی تحمل واقعی ولتاژ توجه کنید. نمونههای بیکیفیت معمولاً در کارکرد واقعی داغ شده یا در ولتاژ بالا دچار خرابی میشوند.
🎓 این ویدئو برای تعمیرکاران دستگاه جوش و برش، تکنسینهای برق صنعتی، دانشجویان و علاقهمندان الکترونیک مناسب است.

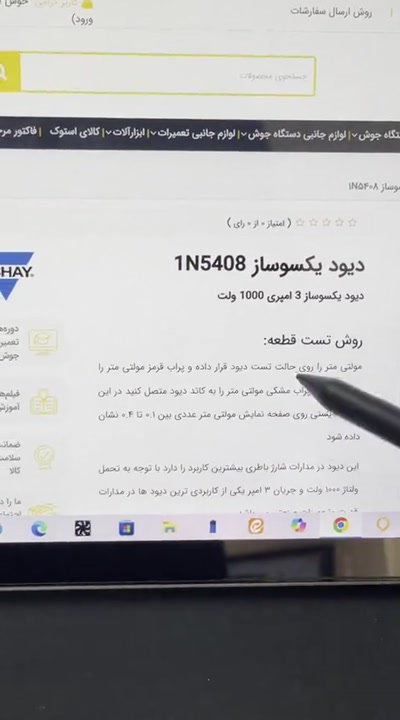

🔗 مشخصات و اطلاعات قطعات معرفیشده:
برای مشاهده مشخصات فنی، تصاویر، اطلاعات خرید و قطعات مرتبط میتوانید به سایت جوش و برش مقدم مراجعه کنید:
https://www.moghadamwelding.com/p/1028
🎬 قسمت اول ویدئو:
https://www.moghadamwelding.com/Portals/0/FaraShop/FaraShopVideo/1028/DIODE_1N5408_PART_1_1504828580.mp4
📚 معرفی کانال آموزشی سایت جوش و برش مقدم:
https://ble.ir/moghadamweldingfilm
جوش و برش مقدم تلاش میکند دانش فنی، تجربه عملی تعمیرات و آموزش تخصصی قطعات الکترونیکی و دستگاههای جوش و برش را در اختیار علاقهمندان و متخصصان این حوزه قرار دهد.
💬 در تعمیرات خود، خرابی دیودهای 1N5408 را بیشتر در منابع تغذیه مشاهده کردهاید یا در بردهای دستگاههای جوش و برش؟
