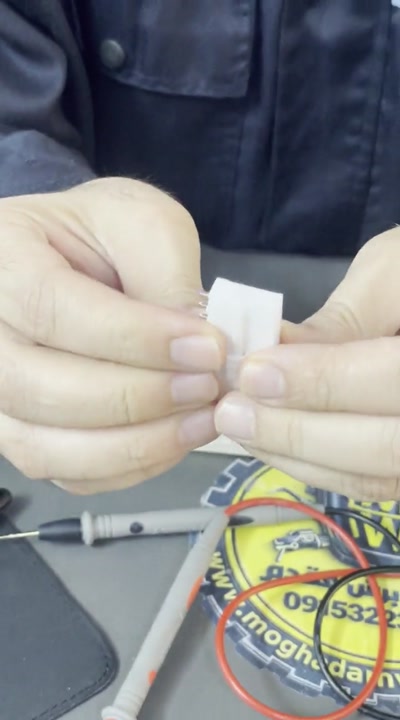

سوکت 10 پین نری چیست و چه کاربردی در بردهای الکترونیکی و دستگاههای جوش و برش دارد؟ در این ویدئو ساختار، مشخصات فنی، کاربردها و نکات مهم انتخاب و نصب این سوکت بررسی میشود.
سوکت 10 پین نری (Male Connector) یکی از قطعات اتصالدهنده پرکاربرد در مدارهای الکترونیکی است که برای ارتباط بین بردها، اتصال برد به کابل و انتقال سیگنالهای کنترلی استفاده میشود. این قطعه معمولاً همراه با سوکت مادگی 10 پین به کار میرود و در سیستمهای فرمان و کنترل نقش مهمی دارد.
⚙️ مشخصات فنی:
• نوع سوکت: نری (Male Connector)
• تعداد پایهها: 10 پین
• گام پایهها: معمولاً 2.54 میلیمتر (استاندارد)
• کاربرد: انتقال سیگنال و فرمان
• جنس پایهها: آلیاژ مس با آبکاری قلع یا نیکل
• جنس بدنه: پلاستیک مقاوم در برابر حرارت لحیمکاری
🔍 ساختار و کیفیت متریال:
کیفیت پایهها و بدنه سوکت تأثیر مستقیمی بر پایداری اتصال دارد. یک سوکت استاندارد باید بتواند:
• انتقال سیگنال با کمترین افت و نویز را انجام دهد.
• در چندین مرحله اتصال و جداسازی، استحکام خود را حفظ کند.
• هنگام لحیمکاری دچار تغییر شکل یا آسیب نشود.
⚙️ کاربردهای سوکت 10 پین نری در تجهیزات صنعتی:
• اتصال برد کنترل به برد قدرت
• انتقال سیگنالهای فیدبک و فرمان
• ارتباط پنل کاربری با برد اصلی
• تسهیل تعمیر، تست و تعویض بردهای الکترونیکی
• استفاده در مدارهای کنترلی و صنعتی
🧪 نقد و بررسی تخصصی:
سوکت 10 پین نری قطعهای ساده اما مهم در تعمیر و طراحی بردهای الکترونیکی است. استفاده از نمونه باکیفیت باعث کاهش خطاهای سیمکشی، افزایش تعمیرپذیری و جلوگیری از قطع لحظهای سیگنال میشود.
در مقابل، نمونههای بیکیفیت ممکن است به دلیل آبکاری ضعیف، بدنه نامناسب یا لق شدن پایهها باعث ایجاد اتصالات ناپایدار و خطا در عملکرد دستگاه شوند.
✅ مزایا:
• اتصال مرتب و استاندارد بین بخشهای مختلف مدار
• نصب و جداسازی آسان بردها
• کاهش خطای سیمکشی
• مناسب برای کابلها و سوکتهای مادگی استاندارد
• افزایش تعمیرپذیری تجهیزات
⚠️ محدودیتها و نکات مهم:
• برای عبور جریانهای بالا طراحی نشده و بیشتر مناسب سیگنال و فرمان است.
• کیفیت پایین میتواند باعث قطع لحظهای ارتباط شود.
• جهت نصب و تراز بودن پایهها باید هنگام مونتاژ بررسی شود.
📌 نکته مهندس مقدم:
در دستگاههای جوش و برش، خرابی یا اتصال ضعیف سوکتهای کنترلی ممکن است باعث بروز خطاهای مختلف در عملکرد برد شود. هنگام تعمیر، علاوه بر بررسی قطعه الکترونیکی، سلامت سوکتها و کیفیت اتصالات نیز باید بررسی شود.
برای دیدن قسمت دوم فیلم آموزشی و مشخصات این قطعه:
https://www.moghadamwelding.com/p/759
کد محصول: #120
ردیف: #121
🔗 مشخصات و اطلاعات قطعات معرفیشده:
برای مشاهده مشخصات فنی، تصاویر، اطلاعات تکمیلی و قطعات مرتبط به سایت جوش و برش مقدم مراجعه کنید.
📚 معرفی کانال آموزشی سایت جوش و برش مقدم:
آموزش تخصصی تعمیرات دستگاه جوش، الکترونیک صنعتی، قطعات قدرت و روشهای عیبیابی:
https://ble.ir/moghadamweldingfilm
تجربه شما در تعمیر بردهای صنعتی با مشکل سوکت و اتصالات چیست؟ در بخش دیدگاهها با ما به اشتراک بگذارید.
سؤال فنی: در تعمیر دستگاههای جوش، بیشتر با خرابی خود سوکت مواجه شدهاید یا مشکل از لحیمکاری و مسیرهای برد بوده است؟
