فیلم اموزشی ای سی رگولاتور L7912 بخش اول ( 27 : 3 دقیقه )
https://www.moghadamwelding.com/Portals/0/FaraShop/FaraShopVideo/961/IC_REGULATOR_7912_PART_1_1406056394.mp4
بخش دوم فیلم اموزشی و مشخصات و خرید ای سی رگولاتور L7912 (8:13 دقیقه)
https://www.moghadamwelding.com/p/961
کد محصول : #317
ردیف : #235
«فیلمهای آموزشی سایت جوش و برش مقدم» در پیامرسان بله را دنبال کنید:
https://ble.ir/moghadamweldingfilm
قطعات ارسالی سایت جوش و برش مقدم» در پیامرسان بله را دنبال کنید:
https://ble.ir/moghadamwelding
نقد و بررسی آیسی رگولاتور L7912
آیسی L7912 یکی از رگولاتورهای خطی با ولتاژ خروجی منفی ثابت (-12 ولت) است که در مدارهای منابع تغذیه، مدارات آنالوگ و صنعتی استفاده میشود. این قطعه به دلیل پایداری ولتاژ، حفاظت داخلی در برابر جریان اضافی و حرارت و نصب آسان، یکی از گزینههای پرکاربرد در طراحی مدارهای منبع تغذیه دو پل مثبت و منفی است ⚡
📐 مشخصات فنی آیسی L7912
نوع قطعه: رگولاتور ولتاژ خطی
ولتاژ خروجی: -12 ولت
جریان خروجی: معمولاً تا 1–1.5 آمپر
حفاظت داخلی: در برابر حفاظت جریان و حرارت
نوع نصب: TO-220، مناسب لحیمکاری روی PCB یا نصب با هیتسینک
کاربرد: منابع تغذیه منفی، مدارات آنالوگ و صنعتی

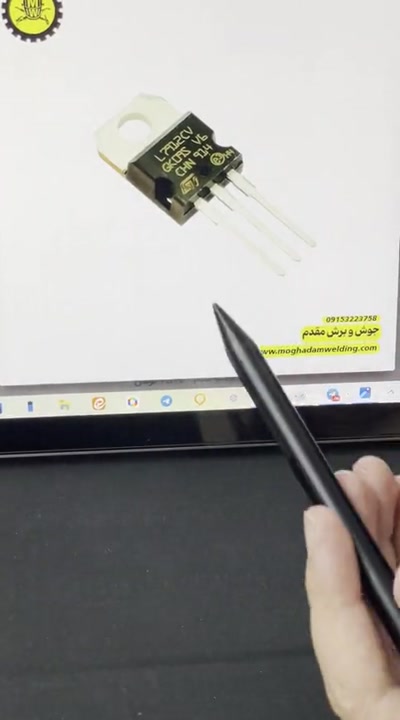

👁️ مشخصات ظاهری
پکیج: TO‑220
پایهها: سه پایه (ورودی، زمین، خروجی)
چاپ روی بدنه: مدل L7912 و شماره سریال تولید
هیتسینک: قابلیت نصب برای دفع حرارت
⚙️ کاربردها
منابع تغذیه خطی منفی
مدارهای تقویتکنندههای آنالوگ
تجهیزات صنعتی با نیاز به ولتاژ منفی
مدارهای دوپل مثبت و منفی (مثلاً ±12 ولت)
حفاظت و فیلتر در مدارهای سنسور و کنترل
🧠 نکته تخصصی
آیسی L7912 ولتاژ منفی تولید میکند، در حالی که 7812 یک رگولاتور ولتاژ مثبت 12 ولت است. این یعنی:
L7912: ورودی V– نسبت به زمین و خروجی منفی –12 ولت
7812: ورودی V+ نسبت به زمین و خروجی مثبت +12 ولت
تفاوت اصلی در قطبیت ولتاژ خروجی و نوع کاربرد مدار است. به همین دلیل در طراحی منابع تغذیه دوپل مثبت و منفی، از 7812 و 7912 به صورت مکمل استفاده میشود تا ولتاژ ±12 ولت همزمان تولید شود.
⚠️ نکته: همانند سایر رگولاتورها، استفاده از خازنهای بایپس در ورودی و خروجی باعث کاهش نویز و پایداری بیشتر میشود.
