🔧 در این قسمت، مقاومت NTC 47D15 را از نظر عملکرد، مشخصات فنی، کاربردهای عملی و نقش آن در محافظت از مدارهای الکترونیکی و قدرت بررسی میکنیم.
این ویدئو در دو قسمت تهیه شده است. قسمت اول در سایت و کانالهای «جوش و برش مقدم» منتشر شده و در قسمت دوم، ادامه مباحث، مشخصات و اطلاعات مرتبط با محصول ارائه میشود.
⚙️ معرفی مقاومت NTC 47D15
مقاومت NTC 47D15 یک ترمیستور با ضریب دمایی منفی (Negative Temperature Coefficient) است که برای محدود کردن جریان هجومی (Inrush Current) در لحظه روشن شدن تجهیزات الکترونیکی و مدارهای قدرت استفاده میشود.
این قطعه با کاهش جریان اولیه، از قطعات حساس مدار مانند پل دیود، ماسفتها و خازنها محافظت کرده و باعث افزایش طول عمر و پایداری سیستم میشود.
🔹 مشخصات فنی NTC 47D15
• نوع قطعه: NTC (ضریب دمایی منفی)
• مقاومت نامی: 47 اهم در دمای 25°C
• قطر بدنه: 15 میلیمتر (47D15)
• ساختار: دیسکی مقاوم در برابر حرارت
• نصب: پایهدار مناسب برای PCB
• عملکرد: کاهش مقاومت با افزایش دما
• تحمل جریان مناسب برای مدارهای قدرت
⚡ کاربردهای مقاومت NTC 47D15
این مقاومت در بخشهای مختلف الکترونیک قدرت کاربرد دارد:
• محدودکننده جریان راهاندازی در منابع تغذیه
• دستگاههای جوش و اینورترها
• پاورهای سوئیچینگ و صنعتی
• محافظت از پل دیود، ماسفت و خازنهای ورودی
• مدارهای قدرت که نیاز به کنترل جریان اولیه دارند
🧠 نحوه عملکرد NTC 47D15
در لحظه روشن شدن دستگاه، مقاومت NTC دارای مقدار اهمی بالاتری است و جریان ناگهانی ورودی را محدود میکند. پس از گرم شدن قطعه، مقدار مقاومت کاهش پیدا کرده و مدار به شرایط کاری عادی بازمیگردد.
این عملکرد باعث کاهش شوک الکتریکی، افزایش پایداری مدار و محافظت بهتر از قطعات حساس میشود.
🔍 تفاوت نمونه باکیفیت و بیکیفیت
یک NTC باکیفیت باید مقدار مقاومت واقعی، رفتار حرارتی یکنواخت و عمر کاری مناسب داشته باشد.
نمونههای ضعیف ممکن است در جریانهای بالا دچار:
• ترکخوردگی بدنه
• افت عملکرد حرارتی
• افزایش دمای غیرطبیعی
• خرابی زودهنگام
شوند و باعث آسیب به بخشهای دیگر مدار شوند.
🛠️ نکات تعمیراتی و انتخاب قطعه
• هنگام تعویض NTC، مقدار مقاومت و توان تحمل جریان باید متناسب با مدار انتخاب شود.
• استفاده از قطعه بیکیفیت در ورودی منابع تغذیه میتواند باعث خرابی مجدد مدار شود.
• سلامت NTC در دستگاههای جوش، اینورترها و منابع تغذیه صنعتی اهمیت زیادی دارد.
📌 جمعبندی
مقاومت NTC 47D15 قطعهای کوچک اما مهم در مدارهای قدرت است که با کنترل جریان هجومی، نقش حفاظتی مهمی در افزایش عمر قطعات الکترونیکی دارد.
شناخت عملکرد، مشخصات و روش انتخاب صحیح این قطعه برای تعمیرکاران برد، تکنسینهای فنی و فعالان حوزه الکترونیک قدرت اهمیت زیادی دارد.

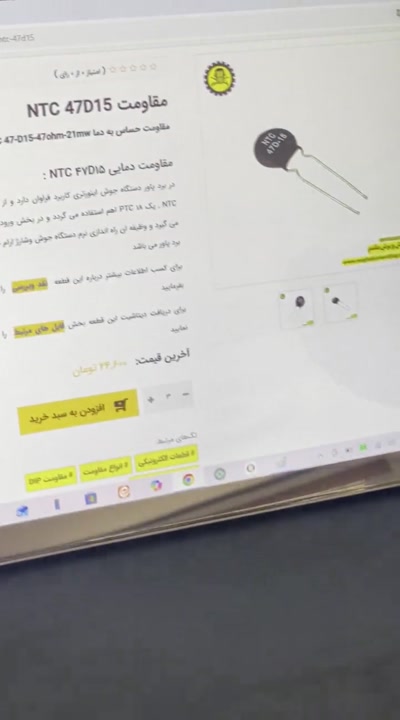

🎬 قسمت دوم و صفحه محصول:
