🔌 بررسی تخصصی سوکت پل دیود 10 پین آماده 35 سانتی؛ نکات مهم انتخاب، نصب و جلوگیری از خرابی در دستگاههای جوش و بردهای قدرت

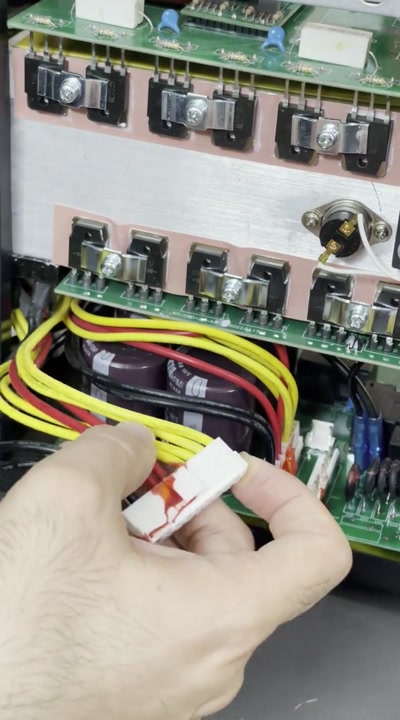

سوکت پل دیود 10 پین آماده 35 سانتی یک دستهسیم آماده همراه با کانکتور چندپین است که در بسیاری از دستگاههای جوش اینورتری و تجهیزات الکترونیک قدرت برای اتصال بین بردها، انتقال سیگنالهای کنترلی و خطوط تغذیه کمکی استفاده میشود.
این قطعه با وجود ظاهر ساده، نقش مهمی در عملکرد صحیح دستگاه دارد؛ زیرا کیفیت کانکتور، پرس سیمها و نحوه نصب آن میتواند روی پایداری اتصال و جلوگیری از گرمشدن یا سوختگی سوکت تاثیر مستقیم داشته باشد.
در این فیلم آموزشی، ساختار این سوکت، کاربردهای رایج، نکات مهم هنگام نصب و مواردی که باعث خرابی کانکتورها میشوند بررسی خواهد شد.
⚙️ مشخصات فنی سوکت پل دیود 10 پین آماده 35 سانتی
🔹 مشخصات ساختاری:
• تعداد پین: 10 پین
• طول دسته سیم: 35 سانتیمتر
• دارای کانکتور آماده جهت نصب سریع
• مناسب استفاده در مسیرهای داخلی دستگاه و بین بردها
🔹 کاربردهای رایج:
• اتصال بین برد کنترل و برد قدرت
• انتقال سیگنالهای کنترلی و فیدبک
• خطوط Protect، Fault و Enable
• اتصال بخشهایی مانند فن، رله، سنسورها و NTC
• استفاده در برخی مسیرهای مرتبط با برد رکتیفایر و بخش قدرت
⚠️ نکته مهم:
در بازار به بسیاری از کانکتورهای چندپین اصطلاحاً «سوکت پل دیود» گفته میشود؛ اما در بسیاری از کاربردها، وظیفه اصلی این قطعه ایجاد ارتباط بین بخشهای مختلف مدار است و لزوماً مستقیماً روی پل دیود نصب نمیشود.
🛠️ مزایای استفاده از دستهسیم آماده
✅ سرعت بیشتر در تعمیرات:
استفاده از دستهسیم آماده باعث کاهش زمان سیمکشی، کاهش تعداد لحیمکاریها و مرتبتر شدن تعمیر میشود.
✅ کاهش خطای تعمیر:
کانکتور استاندارد و سیمکشی آماده، احتمال اشتباه در اتصال پایهها را کمتر میکند.
✅ افزایش دوام اتصال:
در صورت کیفیت مناسب سوکت و نصب صحیح، مقاومت اتصال کمتر شده و احتمال گرم شدن محل اتصال کاهش پیدا میکند.
⚠️ نکات مهم و مشکلات احتمالی
❌ هر سوکت 10 پین الزاماً سازگار نیست.
قبل از نصب باید موارد زیر بررسی شود:
• فاصله پایهها (Pitch)
• جهت و کلید سوکت (Key)
• نوع قفل و زبانه
• شکل و ضخامت پینها
• ترتیب سیمها و پایهها
یک سوکت نامناسب ممکن است ظاهراً نصب شود اما اتصال ضعیف ایجاد کند و باعث افزایش مقاومت، گرم شدن و سوختگی شود.
❌ طول 35 سانتیمتر نیاز به مدیریت صحیح مسیر دارد.
اگر دسته سیم بدون مهار نصب شود:
• ممکن است وارد مسیر فن شود
• با لبههای فلزی شاسی آسیب ببیند
• تحت کشش قرار گرفته و باعث لق شدن پینها شود
❌ این سوکت برای مسیرهای جریان سنگین مناسب نیست.
این نوع کانکتورها معمولاً برای سیگنالها و خطوط کمکی طراحی شدهاند و نباید برای مسیر اصلی جریان جوش استفاده شوند.
🔍 چکلیست تعمیرکاری قبل از نصب
قبل از بستن نهایی سوکت:
1️⃣ هر 10 سیم را با تست اهم یا بوق مولتیمتر بررسی کنید.
2️⃣ سیمها را از نظر کیفیت پرس و محکم بودن اتصال تست کنید.
3️⃣ لقی پینها داخل کانکتور را بررسی کنید.
4️⃣ مسیر عبور سیم را از فن، هیتسینک و قسمتهای گرم دور نگه دارید.
5️⃣ در صورت نیاز با بست کمربندی، دسته سیم را به شاسی مهار کنید.
🧠 نکته تخصصی تعمیرکاری
سوکت سوخته معمولاً فقط یک خرابی ساده نیست؛ بلکه میتواند نشانه یک مشکل دیگر مانند:
• شل بودن اتصال
• اکسید شدن پایهها
• عبور جریان بیشتر از ظرفیت سوکت
• ضعف سیستم خنککاری
• انتخاب سیم نامناسب
باشد.
بنابراین هنگام تعویض سوکت، علت خرابی قبلی نیز باید بررسی شود تا مشکل دوباره تکرار نشود.
🔗 مشخصات و اطلاعات محصول:
برای مشاهده مشخصات فنی، تصاویر، اطلاعات تکمیلی و تهیه سوکت پل دیود 10 پین آماده 35 سانتی میتوانید به صفحه محصول در سایت جوش و برش مقدم مراجعه کنید:
https://www.moghadamwelding.com/p/904
📚 معرفی کانال آموزشی سایت جوش و برش مقدم:
https://ble.ir/moghadamweldingfilm
جوش و برش مقدم با تمرکز بر آموزش تخصصی تعمیرات دستگاههای جوش، اینورترها، قطعات الکترونیک قدرت و نکات عملی تعمیرکاری، تلاش میکند تجربه فنی مورد نیاز تعمیرکاران و علاقهمندان الکترونیک را ارائه دهد.
💬 سوال فنی:
در تعمیرات دستگاه جوش، بیشتر با خرابی سوکتهای چندپین به دلیل داغی اتصال مواجه شدهاید یا خرابی ناشی از شکستگی و لق شدن پایهها؟ تجربه خودتان را در کامنتها بنویسید.
#سوکت_پل_دیود #تعمیرات_اینورتر #دستگاه_جوش #برد_قدرت #الکترونیک_قدرت
