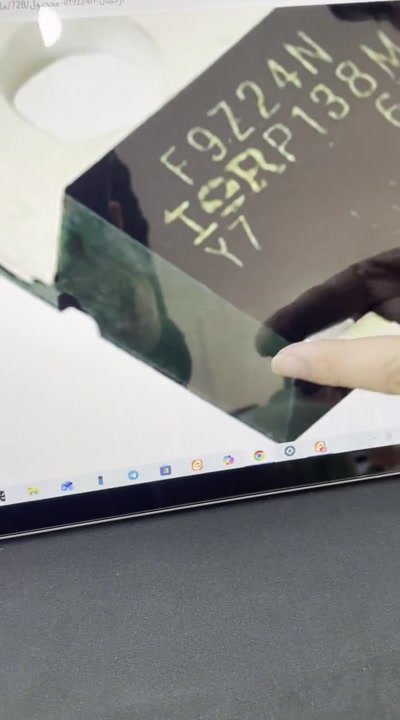

ماسفت IRF9Z24N اورجینال یک MOSFET قدرت از نوع P-Channel است که در مدارهای سوئیچینگ، کنترل توان و بردهای صنعتی کاربرد دارد. در این ویدئو مشخصات فنی، عملکرد و نکات مهم انتخاب و استفاده از این قطعه را بررسی میکنیم.
ماسفتهای P-Channel در مدارهایی که نیاز به سوئیچینگ سمت مثبت (High-Side Switching) یا کنترل مسیر تغذیه دارند، استفاده میشوند. مدل IRF9Z24N به دلیل تحمل جریان مناسب، مقاومت داخلی پایین و پایداری عملکرد، یکی از قطعات مورد توجه در تعمیر و طراحی مدارهای قدرت است.
مشخصات فنی IRF9Z24N:
⚡ مدل: IRF9Z24N
⚡ نوع: P-Channel Power MOSFET
⚡ ولتاژ Drain-Source: حدود 55 ولت
⚡ جریان Drain: حدود 17 آمپر
🔥 توان تلفاتی: حدود 85 وات
📦 پکیج: TO-220
🔧 ویژگی مهم: RDS(on) پایین و قابلیت سوئیچینگ مناسب
کاربردهای ماسفت IRF9Z24N:
🔹 مدارهای High-Side Switching
🔹 درایور موتورهای DC
🔹 مدارهای PWM و کنترل سرعت
🔹 منابع تغذیه و مدارهای سوئیچینگ
🔹 UPS و شارژرهای صنعتی
🔹 بردهای الکترونیکی دستگاههای جوش و تجهیزات قدرت
نکات مهم تعمیرکاری:
🔧 هنگام جایگزینی ماسفت، فقط شماره قطعه کافی نیست؛ پارامترهایی مانند نوع کانال، ولتاژ، جریان، RDS(on) و مشخصات گیت باید بررسی شود.
🔧 در نمونههای غیراورجینال ممکن است مقدار واقعی جریان و تحمل حرارتی با مشخصات درجشده تفاوت داشته باشد.
🔧 قبل از نصب ماسفت جدید، علت خرابی مانند اتصال کوتاه، مشکل درایور گیت یا افزایش حرارت باید بررسی شود.
🔧 استفاده از هیتسینک مناسب برای عملکرد پایدار در مدارهای قدرت ضروری است.
تفاوت نمونه اورجینال و بیکیفیت:
✅ نمونه اورجینال معمولاً مشخصات الکتریکی دقیقتر، پایداری حرارتی بهتر و عمر کاری بالاتری دارد.
⚠️ نمونههای بیکیفیت ممکن است باعث افزایش حرارت، خرابی سریع و آسیب به سایر قطعات مدار شوند.
در مجموعه «جوش و برش مقدم» قطعات الکترونیک قدرت و تجهیزات مورد استفاده در تعمیر دستگاههای جوش و اینورترها را با نگاه تخصصی بررسی میکنیم تا تعمیرکاران بتوانند انتخاب دقیقتر و فنیتری داشته باشند.
برای مشاهده مشخصات، خرید و اطلاعات بیشتر ماسفت IRF9Z24N اورجینال:
https://www.moghadamwelding.com/p/728
برای مشاهده قسمت دوم بررسی ماسفت IRF9Z24N:
https://www.moghadamwelding.com/p/728
در تعمیر بردهای قدرت، بیشتر با خرابی ماسفتهای N-Channel مواجه شدهاید یا P-Channel؟ تجربه فنی خود را در کامنتها بنویسید.
