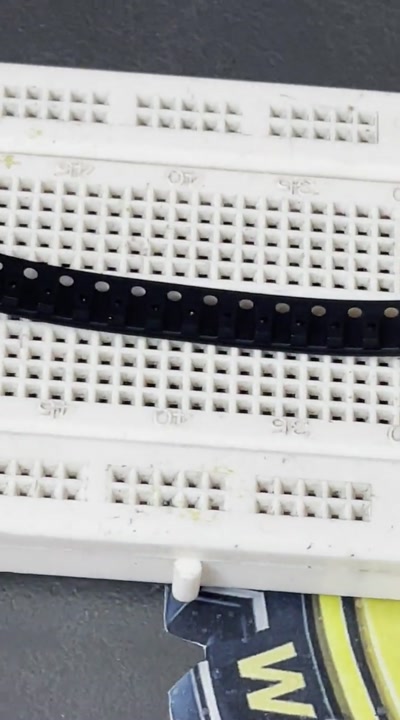

در این ویدئو دیود 1N4148 SMD سایز 1206 را بررسی میکنیم؛ قطعهای پرکاربرد در مدارهای الکترونیکی که به دلیل سرعت سوئیچینگ بالا، ابعاد کوچک و عملکرد مناسب در مدارهای دیجیتال و حفاظتی استفاده میشود.
🔹 معرفی دیود 1N4148 SMD سایز 1206
دیود 1N4148 یکی از شناختهشدهترین دیودهای سوئیچینگ سریع سیلیکونی است که نسخه SMD آن در پکیج 1206 برای طراحیهای فشرده و بردهای الکترونیکی با فضای محدود مورد استفاده قرار میگیرد.
این دیود به دلیل زمان بازگشت کوتاه و عملکرد مناسب در فرکانسهای بالا، در بسیاری از مدارهای دیجیتال، کنترل، مخابراتی و سیستمهای حفاظتی کاربرد دارد.
⚙️ مشخصات فنی دیود 1N4148 SMD سایز 1206
• نوع قطعه: دیود سوئیچینگ سریع سیلیکونی (Fast Switching Diode)
• حداکثر ولتاژ معکوس (Reverse Voltage): 100 ولت
• حداکثر جریان مستقیم: 300 میلیآمپر
• زمان بازگشت معکوس (Reverse Recovery Time): حدود 4 نانوثانیه
• توان مصرفی: 500 میلیوات
• پکیج: SMD سایز 1206
• ابعاد پکیج: 3.2mm × 1.6mm
• محدوده دمای کاری: 65- تا 125+ درجه سانتیگراد
💡 کاربردهای دیود 1N4148 SMD
✔️ مدارهای سوئیچینگ سریع
✔️ بردهای دیجیتال و کنترلی
✔️ مدارهای محافظت در برابر ولتاژ معکوس
✔️ مدارهای منطقی و پردازشی
✔️ تجهیزات الکترونیکی با طراحی فشرده
🔬 بررسی تخصصی، مزایا و محدودیتها
مزایای دیود 1N4148 SMD سایز 1206:
✅ سرعت سوئیچینگ بالا با زمان بازیابی کوتاه
✅ ابعاد کوچک و مناسب برای بردهای SMD
✅ عملکرد پایدار در مدارهای الکترونیکی سریع
✅ مناسب برای تعمیرات و طراحی مدارهای کمحجم
محدودیتها:
⚠️ حداکثر ولتاژ معکوس این دیود 100 ولت است و برای مدارهای با ولتاژ بالاتر باید از قطعات مناسبتر استفاده شود.
⚠️ جریان قابل تحمل آن محدود است و برای مسیرهای قدرت یا جریانهای بالا، انتخاب دیودهای قویتر ضروری است.
🔧 نکات تعمیرکاری
در زمان جایگزینی دیودهای SMD مانند 1N4148، علاوه بر توجه به کد قطعه، باید پارامترهایی مانند ولتاژ معکوس، جریان کاری، سرعت سوئیچینگ و ابعاد پکیج بررسی شود.
انتخاب قطعه مشابه با مشخصات متفاوت ممکن است باعث عملکرد نادرست مدار یا کاهش عمر برد شود.
🎓 این ویدئو برای تعمیرکاران، تکنسینهای الکترونیک، دانشجویان و علاقهمندان به تعمیر و عیبیابی بردهای الکترونیکی مناسب است.
🔗 مشخصات و اطلاعات قطعات معرفیشده:
برای مشاهده مشخصات فنی، تصاویر، اطلاعات خرید و قطعات مرتبط میتوانید به صفحه محصول دیود 1N4148 SMD سایز 1206 در سایت جوش و برش مقدم مراجعه کنید:
https://www.moghadamwelding.com/p/1087
🎬 این ویدئو در دو قسمت تهیه شده است:
قسمت اول در MP4.ir و سایت جوش و برش مقدم منتشر شده و قسمت دوم شامل ادامه بررسی، مشخصات و اطلاعات تکمیلی محصول در سایت جوش و برش مقدم قرار دارد.
