برای مشاهده مشخصات فنی، تصاویر، اطلاعات خرید و قطعات مرتبط میتوانید به صفحه محصول اپتوکوپلر TLP250 در سایت جوش و برش مقدم مراجعه کنید:
https://www.moghadamwelding.com/p/854
🎬 این ویدئو در دو بخش تهیه شده است.
قسمت اول در MP4.ir و سایت جوش و برش مقدم منتشر شده و قسمت دوم شامل ادامه بررسی، مشخصات و اطلاعات تکمیلی محصول در سایت جوش و برش مقدم قرار دارد.
📚 معرفی کانال آموزشی سایت جوش و برش مقدم:
https://ble.ir/moghadamweldingfilm
جوش و برش مقدم با تمرکز بر آموزش تخصصی تعمیرات، قطعات الکترونیکی و تجهیزات جوش و برش، تلاش میکند دانش فنی و تجربه عملی مورد نیاز تعمیرکاران و علاقهمندان این حوزه را ارائه دهد.
💬 در تعمیر دستگاههای جوش اینورتری، خرابی TLP250 را بیشتر همراه با سوختن IGBT و MOSFET دیدهاید یا بهصورت قطع شدن پالس درایو؟

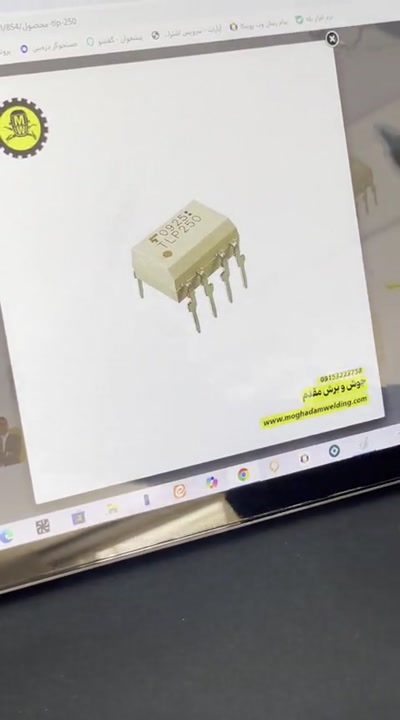

در این ویدئو اپتوکوپلر TLP250 را بررسی میکنیم؛ یک درایور ایزوله گیت پرکاربرد که برای راهاندازی IGBT و MOSFET در مدارهای قدرت، اینورترها و تجهیزات سوئیچینگ استفاده میشود.
🔹 معرفی اپتوکوپلر TLP250
TLP250 یک آیسی اپتوکوپلر درایور گیت (Optocoupler Gate Driver) است که وظیفه انتقال سیگنال فرمان به بخش قدرت را همراه با ایزولاسیون الکتریکی بر عهده دارد.
این قطعه با ایجاد جداسازی بین مدار کنترل و بخش قدرت، از انتقال نویز، ولتاژهای ناخواسته و اختلالات ناشی از سوئیچینگ جلوگیری کرده و باعث افزایش ایمنی و پایداری مدار میشود.
در دستگاههای جوش اینورتری، منابع تغذیه سوئیچینگ و تجهیزات صنعتی، عملکرد صحیح درایور گیت تأثیر مستقیمی بر سلامت و کارکرد ماسفتها و IGBTها دارد.
⚙️ مشخصات فنی اپتوکوپلر TLP250
• نوع قطعه: اپتوکوپلر درایور گیت (Gate Driver Optocoupler)
• کاربرد اصلی: راهاندازی IGBT و MOSFET
• عملکرد: انتقال سیگنال فرمان با ایزولاسیون الکتریکی
• مناسب برای مدارهای سوئیچینگ قدرت
• قابل استفاده در طراحیهای صنعتی و تعمیراتی
• پکیج: بسته به مدل در نسخههای DIP و SMD موجود است
🛠️ کاربردهای اپتوکوپلر TLP250
✔️ درایو گیت IGBT در دستگاههای اینورتر
✔️ راهاندازی MOSFET در مدارهای قدرت
✔️ منابع تغذیه سوئیچینگ (SMPS)
✔️ سیستمهای UPS
✔️ رکتیفایرهای کنترلشده
✔️ تجهیزات صنعتی با بخش قدرت سوئیچینگ
🔧 نقش TLP250 در تعمیرات دستگاه جوش
در بسیاری از بردهای قدرت دستگاههای جوش اینورتری، TLP250 وظیفه رساندن پالسهای کنترلی به ماسفتها یا IGBTها را بر عهده دارد.
خرابی این قطعه میتواند باعث مشکلاتی مانند:
روشن نشدن بخش قدرت
تغییر شکل پالس گیت
عملکرد نادرست ماسفت یا IGBT
آسیب مجدد قطعات قدرت
شود.
در فرآیند تعمیر، علاوه بر تست خود اپتوکوپلر، بررسی تغذیه درایور، شکل موج خروجی، سلامت قطعات اطراف و وضعیت قطعه قدرت نیز اهمیت زیادی دارد.
🔬 بررسی تخصصی TLP250
✅ مزایا:
• ایزولاسیون مناسب بین مدار فرمان و قدرت
• کاهش تأثیر نویزهای بخش سوئیچینگ
• مناسب برای کنترل قطعات قدرت مانند IGBT و MOSFET
• افزایش ایمنی مدارهای ولتاژ بالا
• کاربرد گسترده در تجهیزات صنعتی
⚠️ محدودیتها:
• عملکرد صحیح آن وابسته به طراحی مناسب بخش تغذیه و درایو است.
• نمونههای بیکیفیت ممکن است باعث ایجاد پالسهای ناپایدار و آسیب به قطعات قدرت شوند.
• هنگام جایگزینی باید به مشخصات، پکیج و شرایط کاری مدار توجه شود.
🧪 تشخیص نمونه باکیفیت TLP250
برای انتخاب نمونه مناسب باید مواردی مانند کیفیت ساخت، چاپ استاندارد روی بدنه، عملکرد پایدار در مدار و تطابق مشخصات با دیتاشیت بررسی شود.
استفاده از قطعات بیکیفیت در بخش درایور گیت میتواند باعث خرابی زنجیرهای در بخش قدرت دستگاه شود.
🎓 این ویدئو برای تعمیرکاران دستگاه جوش و برش، تکنسینهای الکترونیک صنعتی، تعمیرکاران اینورتر، دانشجویان و علاقهمندان به عیبیابی مدارهای قدرت مناسب است.
🔗 مشخصات و اطلاعات قطعه معرفیشده:
