📲 برای دسترسی سریع به فیلمهای آموزشی تعمیرات دستگاه جوش، اینورتر، ماسفت، آیجیبیتی و عیبیابی برد، کانال «فیلمهای آموزشی سایت جوش و برش مقدم» در پیامرسان بله را دنبال کنید:
https://ble.ir/moghadamweldingfilm
⚡ در این قسمت، IGBT 40U120 را از نظر مشخصات فنی، عملکرد، کاربردهای صنعتی و نکات مهم استفاده در مدارهای قدرت بررسی میکنیم.
این ویدئو در دو قسمت تهیه شده است. قسمت اول به معرفی و بررسی IGBT 40U120 اختصاص دارد و در قسمت دوم، ادامه مباحث، مشخصات و اطلاعات مرتبط با محصول ارائه میشود.

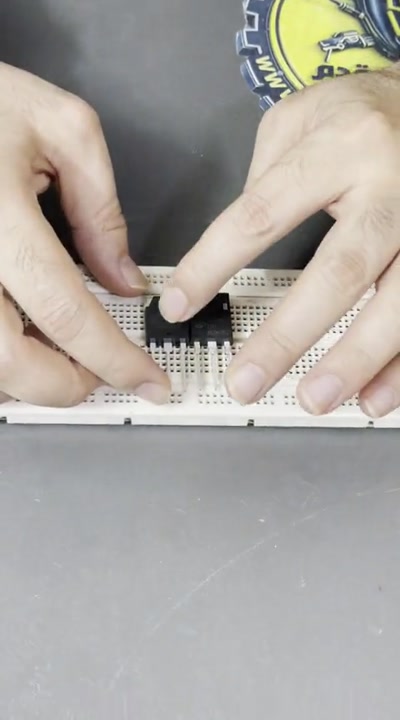

🔍 معرفی IGBT 40U120
IGBT 40U120 یکی از قطعات مهم در حوزه الکترونیک قدرت است که با ترکیب قابلیتهای ترانزیستور BJT و MOSFET، برای سوئیچینگ توان بالا در مدارهای صنعتی استفاده میشود.
این قطعه به دلیل تحمل ولتاژ بالا، جریان مناسب و عملکرد قابل اعتماد در شرایط کاری سخت، در بسیاری از تجهیزات قدرت مانند اینورترها، منابع تغذیه و سیستمهای کنترل توان کاربرد دارد.
🔹 مشخصات فنی IGBT 40U120
• نوع قطعه: IGBT (Insulated Gate Bipolar Transistor)
• مدل: 40U120
• ولتاژ کلکتور-امیتر (VCE): 1200V
• جریان کلکتور (IC): 40A
• پکیج: TO-247 یا مشابه قدرتی
• کاربرد: سوئیچینگ در مدارهای قدرت بالا
• ویژگیها: تحمل ولتاژ بالا، پایداری حرارتی و مناسب برای بارهای سنگین
⚙️ کاربردهای IGBT 40U120
این قطعه در بخشهای مختلف الکترونیک قدرت مورد استفاده قرار میگیرد:
✔️ اینورترهای صنعتی
✔️ رکتیفایرها و منابع تغذیه توان بالا
✔️ کنترل موتور و درایوهای سهفاز
✔️ UPS و سیستمهای تغذیه بدون وقفه
✔️ مدارهای سوئیچینگ PWM و PFC
به دلیل تحمل ولتاژ تا 1200 ولت و جریان قابل توجه، IGBT 40U120 میتواند بهعنوان کلید اصلی در بسیاری از مدارهای قدرت مورد استفاده قرار گیرد.
🧠 نکات تخصصی استفاده و تعمیر
در طراحی و تعمیر مدارهای دارای IGBT، مدیریت حرارت و شرایط سوئیچینگ اهمیت بسیار زیادی دارد:
• استفاده از هیتسینک مناسب برای کنترل دما ضروری است.
• طراحی صحیح مسیر انتقال حرارت باعث افزایش عمر قطعه میشود.
• استفاده از درایور گیت مناسب، سوئیچینگ بهتر و کاهش تلفات را به همراه دارد.
• مدارهای حفاظتی مانند Snubber و TVS میتوانند از افزایش نوسانات ولتاژ و آسیب به قطعه جلوگیری کنند.
⚠️ نصب نادرست، انتخاب هیتسینک نامناسب یا کارکرد خارج از محدوده مجاز میتواند باعث افزایش دما، تنش حرارتی و خرابی زودهنگام IGBT شود.
🔧 نکته تعمیراتی
در عیبیابی بردهای اینورتر و تجهیزات قدرت، بررسی اتصال کوتاه بین پایههای گیت، کلکتور و امیتر، تست سلامت دیود داخلی (در صورت وجود) و بررسی شرایط درایور گیت از مراحل مهم تشخیص خرابی IGBT است.
📌 جمعبندی و پیشنهاد خرید
IGBT 40U120 قطعهای کلیدی در مدارهای قدرت است که برای کاربردهای صنعتی، اینورترها، منابع تغذیه و تجهیزات توان بالا استفاده میشود. شناخت مشخصات، محدودیتهای حرارتی و روش صحیح تست این قطعه برای تعمیرکاران برد و تکنسینهای الکترونیک قدرت اهمیت زیادی دارد.
🎬 قسمت دوم و صفحه محصول:
برای دیدن قسمت دوم فیلم آموزشی، مشخصات و خرید IGBT 40U120، از لینک زیر استفاده کنید:
قسمت دوم و صفحه محصول IGBT 40U120
🔗 «جوش و برش مقدم» با تمرکز بر آموزش تخصصی، تجربه عملی و ارائه اطلاعات فنی، تلاش میکند مرجعی کاربردی برای تعمیرکاران، تکنسینهای فنی، علاقهمندان الکترونیک، دانشجویان و افراد مبتدی باشد.
💬 سؤال فنی: در تعمیر اینورترها و بردهای قدرت، خرابی IGBTها را بیشتر به دلیل مشکل درایور گیت، افزایش حرارت یا اتصال کوتاه بار مشاهده کردهاید؟
⚡️ در مدارهای قدرت، انتخاب و شناخت صحیح قطعات نیمههادی، نقش مهمی در افزایش پایداری و عمر تجهیزات دارد.
