ای سی تولید پالس UC3846 SMD

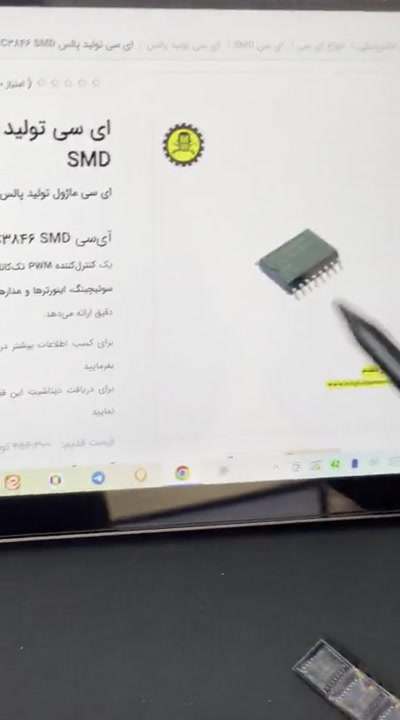

فیلم اموزشی ای سی تولید پالس UC3846 SMD بخش اول

https://www.moghadamwelding.com/Portals/0/FaraShop/FaraShopVideo/878/IC_PWM_UC_3846_SMD_PART_1_1402459644.mp4


بخش دوم فیلم اموزشی و مشخصات و خرید ای سی تولید پالس UC3846 SMD

https://www.moghadamwelding.com/p/878

«فیلم‌های آموزشی سایت جوش و برش مقدم» در پیام‌رسان بله را دنبال کنید:

https://ble.ir/moghadamweldingfilm

کد محصول : #233

ردیف : #202

نقد و بررسی آی‌سی تولید پالس UC3846 SMD
آی‌سی UC3846 SMD یکی از کنترل‌کننده‌های PWM (Pulse Width Modulation) تک‌کاناله با پکیج SMD است که در منابع تغذیه سوئیچینگ، اینورترها و مدارهای DC-DC کاربرد دارد. این آی‌سی به دلیل فرکانس ثابت، راندمان بالا و راه‌اندازی سریع، یکی از گزینه‌های حرفه‌ای در طراحی مدارهای صنعتی محسوب می‌شود ⚡

📐 مشخصات فنی آی‌سی UC3846 SMD
نوع آی‌سی: PWM Controller تک‌کاناله

مدل: UC3846 SMD

ولتاژ کاری: 8 تا 30 ولت DC

فرکانس داخلی: حدود 100 کیلوهرتز (قابل تنظیم با RC خارجی)

جریان سوئیچینگ: تا حدود 1 آمپر خروجی گیت

حفاظت داخلی: UVLO (Under Voltage Lockout) و Dead-Time Control

کاربرد: منابع تغذیه سوئیچینگ، اینورترها، مدارهای DC-DC و تجهیزات صنعتی

این آی‌سی برای مدارهایی که نیاز به کنترل دقیق PWM و راندمان بالا دارند مناسب است و باعث کاهش نویز و افزایش عمر تجهیزات می‌شود.

👁️ مشخصات ظاهری
پکیج: SMD (Surface Mount Device)

رنگ بدنه: مشکی

پایه‌ها: 8 پایه برای نصب روی PCB

چاپ روی بدنه: مدل UC3846 SMD

جنس بدنه: پلاستیک مقاوم حرارتی

نوع نصب: مونتاژ سطحی (SMD)

⚙️ کاربردها
منابع تغذیه سوئیچینگ (SMPS)

اینورترهای DC-AC

منابع تغذیه صنعتی و رکتیفایر

مدارهای PWM با فرکانس ثابت و کنترل دقیق

تجهیزات صنعتی و دستگاه‌های جوش و برش

🧠 نکته تخصصی
آی‌سی UC3846 SMD دارای UVLO و کنترل Dead-Time داخلی است تا در راه‌اندازی اولیه از روشن شدن نامتعادل کلیدهای قدرت جلوگیری کند.

نمونه اورجینال UC3846 تضمین می‌کند که پالس‌های PWM با فرکانس دقیق و پایدار تولید شوند. نمونه‌های غیر اورجینال یا تقلبی ممکن است باعث نوسان ولتاژ، افزایش دما و عملکرد ناپایدار مدار شوند.

⚠️ نکته: برای عملکرد صحیح، همیشه از خازن‌ها و مقاومت‌های تعیین‌کننده فرکانس و Dead-Time مطابق دیتاشیت استفاده شود.

🛒 پیشنهاد خرید
برای تهیه آی‌سی UC3846 SMD اورجینال و تست‌شده، پیشنهاد می‌شود از
🔧 جوش و برش مقدم
👉 www.moghadamwelding.com
اقدام نمایید؛ انتخابی مطمئن برای مدارهای صنعتی و منابع تغذیه سوئیچینگ ⚡
