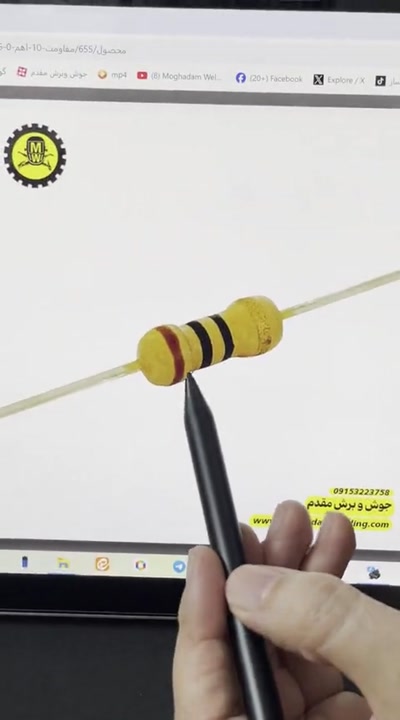

فیلم اموزشی مقاومت 10 اهم 0.25 وات بخش اول ( 3:04 دقیقه )
https://www.moghadamwelding.com/Portals/0/FaraShop/FaraShopVideo/655/RESISTOR_10_OHM_0.25_WATT_PART_1_854035969.mp4
بخش دوم فیلم اموزشی و مشخصات و خرید مقاومت 10 اهم 0.25 وات ( 8:42 دقیقه )
https://www.moghadamwelding.com/p/655
کد محصول : #21
ردیف : #224
«فیلمهای آموزشی سایت جوش و برش مقدم» در پیامرسان بله را دنبال کنید:
https://ble.ir/moghadamweldingfilm
قطعات ارسالی سایت جوش و برش مقدم» در پیامرسان بله را دنبال کنید:
https://ble.ir/moghadamwelding
نقد و بررسی مقاومت 10 اهم 0.25 وات
مقاومت 10 اهم 0.25 وات یعنی یک مقاومت با مقدار \(R=10\Omega\) و توان نامی \(P=0.25W\) (یکچهارم وات)، معمولاً از نوع کربنی/فیلمی و پرکاربرد در مدارهای کنترلی و تغذیههای کمتوان.
مشخصات و کد رنگ
مقدار 10 اهم (۴ نواره رایج)
- قهوهای – مشکی – مشکی – طلایی
- \(10\Omega\)
- تلرانس معمول: ±5%
اگر ۵ نواره باشد (1%)
قهوهای – مشکی – مشکی – طلایی – قهوهای
(بسته به استاندارد ممکن است چینشهای نزدیک هم ببینید، اما 10Ω دقیق معمولاً همین حوالی است)
توان 0.25 وات یعنی چه؟
حداکثر جریان مجاز از مقاومت
یعنی حدود 160 میلیآمپر (در شرایط ایدهآل و با تهویه مناسب).
نکته تعمیراتی مهم: این اعداد برای کار مداوم و در دمای محیط معمولی هستند؛ روی بردهای داغ (مثل داخل دستگاه جوش) بهتر است با ضریب اطمینان کار کنید (مثلاً 50% توان نامی).
کاربردهای رایج
- محدود کردن جریان LED/اپتوکوپلر (گاهی)
- مقاومت سری در گیت/بیس درایورها (کمقدرت)
- مقاومت حس جریان خیلی کوچک (در مدارهای سبک، نه شنت دقیق)
- دمپر/سری با خازن یا ورودیها برای کاهش نویز (بسته به طراحی)
علائم خرابی و تست
- سیاهشدن/ترک روی بدنه → معمولاً اضافهبار یا اتصالکوتاه در مسیر
- با مولتیمتر: باید حدود 9.5 تا 10.5 اهم (برای 5%) نشان دهد
اگر بینهایت شد = قطع شده، اگر خیلی کمتر شد = آسیب/اتصالی محتمل
جایگزینی درست
- از نظر اهم: همان 10Ω
- از نظر توان: میتوانید 0.5 وات یا 1 وات بگذارید (ایمنتر و خنکتر میشود)
- نوع: Metal Film معمولاً پایداری و نویز بهتر از کربنی دارد
