دیود زنر 20 ولت 1N4747 SMD | بررسی قطعه و کاربرد در مدار

📲 برای دسترسی سریع به فیلم‌های آموزشی تعمیرات دستگاه جوش، اینورتر، ماسفت، آی‌جی‌بی‌تی و عیب‌یابی برد، کانال «فیلم‌های آموزشی سایت جوش و برش مقدم» در پیام‌رسان بله را دنبال کنید:
https://ble.ir/moghadamweldingfilm

دیود زنر 20 ولت 1N4747 SMD یکی از قطعات پرکاربرد در مدارهای الکترونیکی و بخش کنترل تجهیزات صنعتی است که در این ویدئو مشخصات فنی، عملکرد و کاربردهای آن را بررسی می‌کنیم.

دیودهای زنر برای تثبیت ولتاژ، ایجاد ولتاژ مرجع و محافظت از قطعات حساس مدار استفاده می‌شوند. مدل 1N4747 با ولتاژ زنر 20 ولت و پکیج SMD سایز 1206، برای استفاده در بردهای کم‌حجم و مدارهای الکترونیکی طراحی شده است.

مشخصات فنی دیود زنر 1N4747:
⚡ مدل: 1N4747
⚡ نوع قطعه: دیود زنر (Zener Diode)
⚡ ولتاژ زنر: 20 ولت
⚡ توان: 1 وات
📦 پکیج: SMD
📐 سایز پکیج: 1206

کاربردهای دیود زنر 20 ولت:
🔹 تثبیت ولتاژ در مدارهای تغذیه
🔹 محافظت از بخش‌های حساس برد
🔹 مدارهای فیدبک و کنترل ولتاژ
🔹 منابع تغذیه سوئیچینگ
🔹 بردهای الکترونیکی دستگاه‌های جوش و تجهیزات صنعتی

نکات مهم تعمیرکاری:
🔧 دیود زنر باید با جهت نصب صحیح در مدار قرار گیرد، زیرا عملکرد آن بر اساس شکست معکوس ولتاژ است.
🔧 هنگام تعویض زنر SMD باید مقدار ولتاژ، توان و سایز پکیج با قطعه اصلی مطابقت داشته باشد.
🔧 خرابی این قطعه می‌تواند باعث ایجاد مشکل در بخش تغذیه، کنترل یا حفاظت مدار شود.
🔧 در تعمیر بردهای اینورتر، بررسی زنرهای اطراف مدار کنترل و تغذیه می‌تواند در تشخیص عیب کمک‌کننده باشد.

در مجموعه «جوش و برش مقدم» قطعات الکترونیک قدرت و تجهیزات مورد استفاده در تعمیر دستگاه‌های جوش و اینورترها را با نگاه تخصصی بررسی می‌کنیم تا تعمیرکاران و علاقه‌مندان بتوانند شناخت دقیق‌تری از قطعات الکترونیکی داشته باشند.

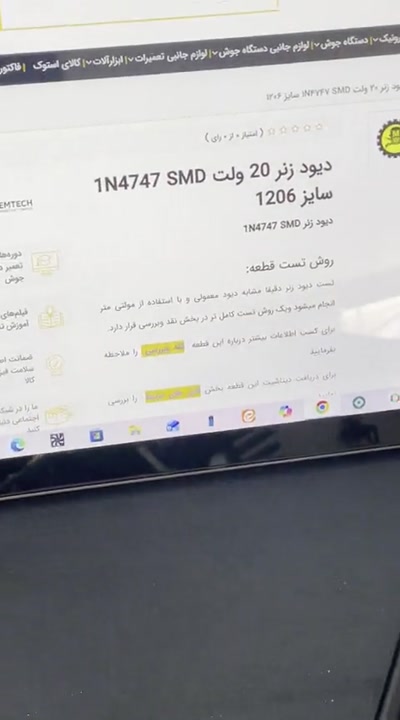

برای مشاهده مشخصات، خرید و اطلاعات بیشتر دیود زنر 20 ولت 1N4747 SMD:
https://www.moghadamwelding.com/p/1093

برای مشاهده قسمت دوم بررسی دیود زنر 20 ولت 1N4747 SMD:
https://www.moghadamwelding.com/p/1093

در تعمیر بردهای اینورتر، تجربه شما بیشتر مربوط به خرابی دیودهای زنر بخش تغذیه بوده یا زنرهای مدار فیدبک؟ تجربه فنی خود را در کامنت‌ها بنویسید.
