در این قسمت، IGBT 40N60 برند سیلان را از نظر مشخصات فنی، توانایی تحمل ولتاژ و جریان، کاربرد در بردهای اینورتر و نقش آن در دستگاههای جوش بررسی میکنیم.
این ویدئو در دو قسمت تهیه شده است. قسمت اول به معرفی و بررسی اولیه IGBT 40N60 سیلان اختصاص دارد و در قسمت دوم، اطلاعات تکمیلی و معرفی بیشتر محصول ارائه میشود.

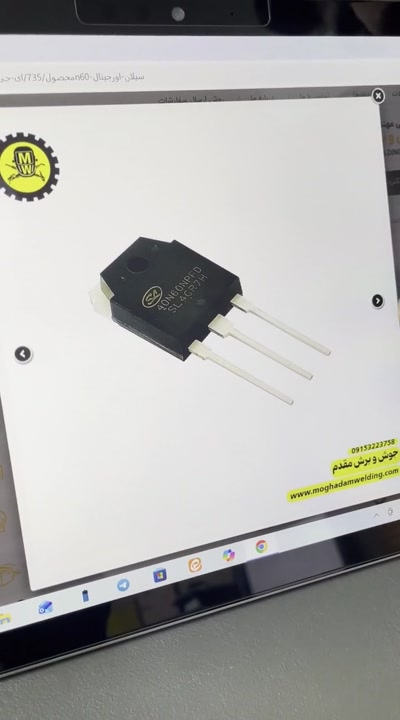

🔍 معرفی IGBT 40N60 سیلان
IGBT 40N60 برند سیلان یکی از قطعات پرکاربرد در مدارهای سوئیچینگ قدرت است که در بسیاری از بردهای اینورتر، بهخصوص دستگاههای جوش اینورتر، مورد استفاده قرار میگیرد.
این قطعه با تحمل ولتاژ بالا و جریان مناسب، بهعنوان یکی از کلیدهای اصلی در مدارهای قدرت وظیفه کنترل و انتقال انرژی را بر عهده دارد.
🔹 مشخصات فنی IGBT 40N60
• نوع قطعه: IGBT (Insulated Gate Bipolar Transistor)
• مدل: 40N60
• برند: سیلان
• ولتاژ قابل تحمل: 600V
• جریان مستقیم (DC): 40A
• جریان پالسی: 120A
• کاربرد: سوئیچینگ در مدارهای قدرت و اینورترها
ترکیب تحمل ولتاژ 600 ولت و جریان کاری بالا، این قطعه را برای استفاده در تجهیزات قدرت مانند دستگاههای جوش مناسب کرده است.
⚙️ کاربردهای IGBT 40N60
این قطعه در بخشهای مختلف الکترونیک قدرت استفاده میشود:
✔️ برد اینورتر دستگاههای جوش
✔️ مدارهای سوئیچینگ قدرت
✔️ منابع تغذیه صنعتی
✔️ تجهیزات الکترونیک قدرت با جریان بالا
در دستگاههای جوش اینورتر، عملکرد صحیح IGBT تأثیر مستقیمی بر پایداری، راندمان و عمر مدار قدرت دارد.
🛠️ نکات تعمیراتی
در زمان تعویض IGBT در بردهای اینورتر، بررسی موارد زیر اهمیت زیادی دارد:
• تطابق ولتاژ و جریان قطعه جایگزین
• سلامت مدار درایور گیت
• بررسی اتصال کوتاه در بخش قدرت
• کنترل سیستم خنککننده و هیتسینک
خرابی IGBT معمولاً تنها به خود قطعه محدود نمیشود و بررسی بخشهای اطراف مدار برای جلوگیری از خرابی مجدد ضروری است.
📌 جمعبندی
IGBT 40N60 سیلان یک قطعه قدرت پرکاربرد در مدارهای اینورتری است که با تحمل ولتاژ 600 ولت، جریان مستقیم 40 آمپر و جریان پالسی 120 آمپر، در بسیاری از دستگاههای جوش و تجهیزات سوئیچینگ استفاده میشود.
شناخت مشخصات و نحوه عملکرد این قطعه برای تعمیرکاران برد، تکنسینهای فنی و فعالان حوزه الکترونیک قدرت اهمیت زیادی دارد.
🎬 قسمت دوم و صفحه محصول:
برای دریافت اطلاعات بیشتر و مشاهده قسمت دوم معرفی IGBT 40N60 سیلان، از لینک زیر استفاده کنید:
قسمت دوم و صفحه محصول IGBT 40N60 سیلان
🔗 «جوش و برش مقدم» با تمرکز بر آموزش تخصصی، تجربه عملی و ارائه اطلاعات فنی، تلاش میکند مرجعی کاربردی برای تعمیرکاران، تکنسینهای فنی، علاقهمندان الکترونیک، دانشجویان و افراد مبتدی باشد.
💬 سؤال فنی: در تعمیر دستگاههای جوش اینورتر، خرابی IGBT 40N60 را بیشتر به دلیل اتصال کوتاه بخش قدرت مشاهده کردهاید یا مشکلات مربوط به درایور گیت؟
⚡️ شناخت دقیق قطعات قدرت، اولین قدم برای تعمیر اصولی تجهیزات الکترونیک صنعتی است.
