در این قسمت، IGBT مدل K30T60 را از نظر مشخصات فنی، عملکرد در مدارهای قدرت، کاربردهای صنعتی و نکات مهم تعمیراتی بررسی میکنیم.
این ویدئو در دو قسمت تهیه شده است. قسمت اول به معرفی و بررسی IGBT K30T60 اختصاص دارد و در قسمت دوم، مشخصات، اطلاعات تکمیلی و جزئیات محصول ارائه میشود.

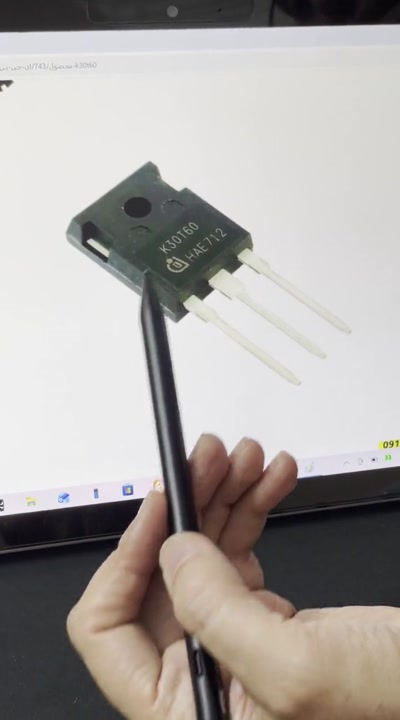

🔍 معرفی IGBT K30T60
IGBT K30T60 یک ترانزیستور قدرت پرکاربرد در مدارهای الکترونیک قدرت است که در اینورترها، منابع تغذیه سوئیچینگ و دستگاههای جوشکاری سبک و نیمهصنعتی استفاده میشود.
این قطعه با ایجاد تعادل مناسب بین سرعت سوئیچینگ، تحمل جریان و پایداری حرارتی، برای کنترل توان در مدارهای قدرت طراحی شده است.
🔹 مشخصات فنی IGBT K30T60
• نوع قطعه: IGBT (Insulated Gate Bipolar Transistor)
• مدل: K30T60
• ولتاژ کلکتور-امیتر: 600V
• جریان نامی: 30A
• فرکانس کاری: مناسب برای کاربردهای متوسط
• پکیج: استاندارد قدرت
• قابلیت نصب: روی هیتسینک برای کنترل حرارت
این مشخصات باعث شده است K30T60 در بسیاری از مدارهای قدرت و تجهیزات سوئیچینگ مورد استفاده قرار گیرد.
⚙️ کاربردهای IGBT K30T60
این قطعه در بخشهای مختلف الکترونیک قدرت کاربرد دارد:
✔️ دستگاههای جوش اینورتر
✔️ منابع تغذیه سوئیچینگ (SMPS)
✔️ درایورهای قدرت
✔️ بردهای پاور صنعتی و تعمیراتی
در تجهیزات اینورتری، عملکرد صحیح IGBT تأثیر مستقیمی بر راندمان، پایداری و عمر مدار قدرت دارد.
🧠 نکات تخصصی استفاده و تعمیر
یکی از عوامل مهم در عملکرد صحیح K30T60، طراحی مناسب مدار درایو گیت است.
برای افزایش عمر و کاهش تلفات:
• مقاومت گیت باید متناسب با مدار انتخاب شود.
• عملکرد اسنابر (Snubber) باید بررسی شود.
• سیستم خنککننده و انتقال حرارت اهمیت زیادی دارد.
در مدارهایی که درایو گیت یا حفاظت مناسب ندارند، افزایش دما، کاهش راندمان و خرابی زودهنگام قطعه ممکن است اتفاق بیفتد.
⚠️ تفاوت نمونه اورجینال و غیراستاندارد
نمونه باکیفیت K30T60 معمولاً دارای:
• سوئیچینگ نرمتر
• تولید حرارت کمتر
• پایداری بهتر در جریانهای کاری بالا
است.
نمونههای غیراستاندارد ممکن است در شرایط نزدیک به جریان نامی دچار افزایش دما، افت عملکرد و خرابی زودهنگام شوند.
🛠️ نکته تعمیراتی
در هنگام تعویض IGBT در بردهای اینورتر، تنها بررسی مشخصات ظاهری کافی نیست؛ سلامت مدار درایور گیت، قطعات حفاظتی و بخش قدرت نیز باید بررسی شود تا از خرابی مجدد جلوگیری شود.
📌 جمعبندی و پیشنهاد خرید
IGBT K30T60 یک قطعه مهم در مدارهای قدرت است که در اینورترها، دستگاههای جوش و منابع تغذیه سوئیچینگ کاربرد دارد. شناخت مشخصات فنی، شرایط کاری و روش صحیح استفاده از این قطعه برای تعمیرکاران برد و تکنسینهای الکترونیک قدرت اهمیت زیادی دارد.
🎬 قسمت دوم و صفحه محصول:
برای دیدن قسمت دوم فیلم آموزشی، مشخصات و خرید IGBT K30T60، از لینک زیر استفاده کنید:
قسمت دوم و صفحه محصول IGBT K30T60
🔗 «جوش و برش مقدم» با تمرکز بر آموزش تخصصی، تجربه عملی و ارائه اطلاعات فنی، تلاش میکند مرجعی کاربردی برای تعمیرکاران، تکنسینهای فنی، علاقهمندان الکترونیک، دانشجویان و افراد مبتدی باشد.
💬 سؤال فنی: در تعمیر بردهای اینورتر، خرابی IGBTهایی مانند K30T60 را بیشتر به دلیل ضعف خود قطعه مشاهده کردهاید یا مشکلات مدار درایور و حفاظت؟
