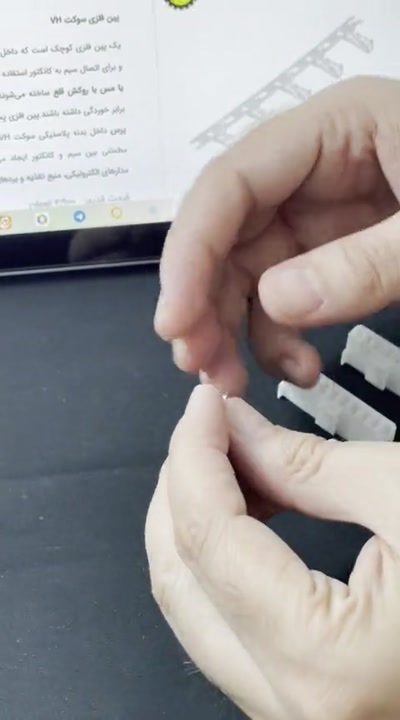

فیلم اموزشی پین فلزی سوکت VHبخش اول ( 03 : 5 دقیقه )
https://www.moghadamwelding.com/Portals/0/FaraShop/FaraShopVideo/1265/METAL_PIN_FOR_VH_CONNECTOR_PART_1_1931782338.mp4
بخش دوم فیلم اموزشی و مشخصات و خرید پین فلزی سوکت VH ( 7:55 دقیقه )
https://www.moghadamwelding.com/p/1265
کد محصول : #613
ردیف : #233
«فیلمهای آموزشی سایت جوش و برش مقدم» در پیامرسان بله را دنبال کنید:
https://ble.ir/moghadamweldingfilm
قطعات ارسالی سایت جوش و برش مقدم» در پیامرسان بله را دنبال کنید:
https://ble.ir/moghadamwelding
نقد و بررسی پین فلزی سوکت VH 🔍🔌
پین فلزی سوکت VH یکی از اجزای اصلی کانکتورهای سری VH است که در بسیاری از بردهای الکترونیکی صنعتی، منابع تغذیه و دستگاههای قدرت از جمله دستگاههای جوش اینورتراستفاده میشود. این پینها وظیفه ایجاد اتصال الکتریکی مطمئن بین سیم و بدنه سوکت را بر عهده دارند و نقش مهمی در انتقال پایدار جریان دارند.
مقدمه
کانکتورهای سری VH معمولاً در سیستمهایی استفاده میشوند که به اتصال محکم، تحمل جریان مناسب و قفل مکانیکی مطمئن نیاز دارند. پین فلزی داخل این سوکتها پس از پرس شدن به سیم، داخل بدنه پلاستیکی سوکت قرار میگیرد و یک اتصال پایدار و کممقاومت ایجاد میکند. این نوع اتصال در تجهیزات صنعتی به دلیل مقاومت در برابر لرزش و حرارت بسیار رایج است.
مشخصات فنی ⚙️
- نوع قطعه: پین فلزی مخصوص سوکت VH
- جنس: آلیاژ مس یا برنج با روکش قلع (Tin Plated)
- نوع اتصال سیم: پرس (Crimp)
- محدوده سیم قابل اتصال: معمولاً 0.5 تا 1.5 میلیمتر مربع
- تحمل جریان: حدود 7 تا 10 آمپر(بسته به مدل)
- مقاومت تماس: بسیار کم برای جلوگیری از افت ولتاژ
- طراحی قفلشونده در بدنه سوکت
ساختار پین 🔧
پین فلزی VH معمولاً از سه بخش اصلی تشکیل شده است:
- بخش اتصال سیم: جایی که توسط ابزار پرس به سیم فشرده میشود.
- بخش هادی الکتریکی: مسیر عبور جریان به سمت پین مقابل.
- بخش قفل مکانیکی: زائدهای که در داخل بدنه سوکت گیر میکند و مانع بیرون آمدن پین میشود.
کاربرد در تعمیرات و دستگاه جوش 🛠️⚡
در بردها و تجهیزات دستگاه جوش، این پینها کاربردهای زیادی دارند:
- اتصال برد کنترل به برد قدرت
- اتصال فن خنککننده دستگاه جوش
- اتصال سنسورها و ترمیستورها
- اتصال ترانس کمکی یا برد تغذیه
- انتقال سیگنالهای کنترلی بین بردها
در دستگاههای جوش اینورتر، استفاده از کانکتور VH باعث میشود بردها راحتتر جدا شوند و تعمیر سریعتر انجام شود.
مزایا ✅
- اتصال مکانیکی محکم و مطمئن
- مقاومت تماس بسیار پایین
- تحمل جریان مناسب برای کاربردهای صنعتی
- نصب سریع و آسان پس از پرس
- مقاومت خوب در برابر لرزش و حرکت
- قابل استفاده در محیطهای صنعتی
نکات مهم در استفاده ⚠️
- پرس کردن باید با انبر پرس استاندارد انجام شود؛ پرس نامناسب باعث گرم شدن اتصال میشود.
- قبل از قرار دادن پین در سوکت، باید از سالم بودن زائده قفل اطمینان حاصل کرد.
- اگر پین بیش از حد خم شود، احتمال قطع شدن اتصال بالا میرود.
- استفاده از سیم با سطح مقطع مناسب بسیار مهم است.
- هنگام تعمیر برد، اگر اتصال لق شده باشد بهتر است پین تعویض شود.
پیشنهاد خرید 🛒
- پینهایی با آلیاژ مس با روکش قلع ضخیم انتخاب بهتری هستند.
- کیفیت پرسپذیری در برندهای اصلی بهتر است.
- بهتر است همیشه در کارگاه تعمیر چند سایز پین VH در دسترس باشد.
جمعبندی 🔧
پین فلزی سوکت VH قطعهای کوچک اما بسیار مهم در سیستمهای اتصال الکترونیکی صنعتی است. این پینها با ایجاد اتصال الکتریکی پایدار، امکان انتقال مطمئن جریان و سیگنال را فراهم میکنند. در تعمیر دستگاه جوش، وجود این کانکتورها باعث سرویس آسانتر بردها، کاهش خطاهای اتصال و افزایش دوام سیستم میشود.
برای خرید این محصول و محصولات دیگر به سایت جوش و برش مقدم مراجعه کنید.
