⚡ بررسی تخصصی پل دیود KBP210، معرفی ساختار، مشخصات فنی، کاربردها و نکات مهم انتخاب این پل یکسوساز در مدارهای تغذیه، بردهای الکترونیکی و تجهیزات صنعتی.
🎬 این ویدئو قسمت اول معرفی و بررسی پل دیود ۲ آمپر شانهای ۱۰۰۰ ولت است و در آن عملکرد، مشخصات و کاربردهای این قطعه در مدارهای الکترونیک قدرت بررسی میشود.

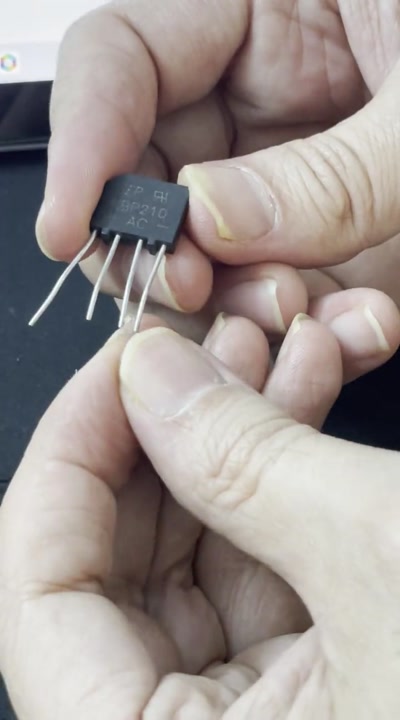

🔍 معرفی پل دیود KBP210
پل دیود KBP210 یک پل یکسوساز تکفاز است که وظیفه تبدیل جریان متناوب AC به جریان مستقیم DC را در مدارهای الکترونیکی بر عهده دارد.
این قطعه با جریان متوسط ۲ آمپر و تحمل ولتاژ معکوس ۱۰۰۰ ولت، یکی از قطعات رایج در بخش ورودی منابع تغذیه، شارژرها، درایورها و تجهیزات صنعتی محسوب میشود.
طراحی شانهای تخت این مدل باعث شده نصب آن روی بردهای سوراخدار (THT) ساده بوده و در بسیاری از تعمیرات بردهای الکترونیکی مورد استفاده قرار گیرد.
⚙️ مشخصات فنی پل دیود KBP210
🔌 مدل: KBP210
⚡ جریان متوسط: ۲ آمپر
🔋 ولتاژ معکوس قابل تحمل: ۱۰۰۰ ولت DC
🧲 نوع نصب: پایهدار T شکل
🧱 پکیج: شانهای تخت
🌡️ دمای کاری: تا حدود ۱۵۰ درجه سانتیگراد
📐 ابعاد تقریبی: ۱۰×۱۰ میلیمتر
🛠 کاربردهای پل دیود KBP210
این پل دیود در مدارهای مختلفی کاربرد دارد، از جمله:
• منابع تغذیه سوئیچینگ
• شارژرهای الکترونیکی
• درایورهای LED و مدارهای کنترلی
• بردهای صنعتی و تجهیزات الکترونیک قدرت
• مدارهای یکسوساز ورودی دستگاههای الکترونیکی
🔧 نکات مهم تعمیراتی
در زمان تعویض پل دیود در یک برد الکترونیکی، بررسی موارد زیر اهمیت زیادی دارد:
• تطبیق جریان و ولتاژ قطعه جدید با نمونه اصلی
• بررسی اتصال کوتاه در بخشهای بعد از پل دیود
• تست خازنهای صافی و قطعات قدرت مدار
• بررسی آثار حرارت یا آسیب روی پایهها و بدنه قطعه
خرابی پل دیود ممکن است به دلیل وجود ایراد در بخشهای دیگر مدار مانند خازن ورودی، قطعات سوئیچینگ یا افزایش جریان مصرفی ایجاد شده باشد؛ بنابراین پیدا کردن علت اصلی خرابی قبل از تعویض قطعه ضروری است.
🧠 تفاوت پل دیود باکیفیت و نمونه ضعیف
یک پل دیود استاندارد باید علاوه بر تحمل ولتاژ و جریان اسمی، توانایی تحمل جریان هجومی هنگام روشن شدن مدار را نیز داشته باشد.
نمونههای بیکیفیت ممکن است در کارکرد طولانیمدت دچار افزایش حرارت، افت عملکرد یا خرابی زودهنگام شوند.
✅ مزایای پل دیود KBP210
• یکسوسازی کامل جریان AC به DC
• تحمل مناسب جریان لحظهای راهاندازی
• نصب آسان روی بردهای سوراخدار
• ابعاد مناسب برای طراحیهای صنعتی
• کاربرد گسترده در مدارهای تغذیه
📌 این ویدئو قسمت اول معرفی پل دیود KBP210 است و در قسمت دوم، ادامه بررسی، اطلاعات تکمیلی و مشخصات محصول ارائه خواهد شد.
🔗 مشخصات و اطلاعات محصول:
https://www.moghadamwelding.com/p/1041
🔧 «جوش و برش مقدم» بهعنوان مرجع فنی آموزش تعمیرات دستگاه جوش، اینورتر، بردهای الکترونیکی و قطعات صنعتی، تلاش میکند دانش تعمیراتی و تجربه عملی مورد نیاز تکنسینها و علاقهمندان الکترونیک را ارائه کند.
📚 فیلمهای آموزشی تخصصی تعمیرات و الکترونیک صنعتی:
https://ble.ir/moghadamweldingfilm
❓در تعمیر منابع تغذیه و برد دستگاههای جوش، بیشتر با خرابی پل دیود ورودی مواجه شدهاید یا خرابی قطعات بعد از مرحله یکسوسازی؟ تجربه فنی خودتان را در کامنتها بنویسید.
