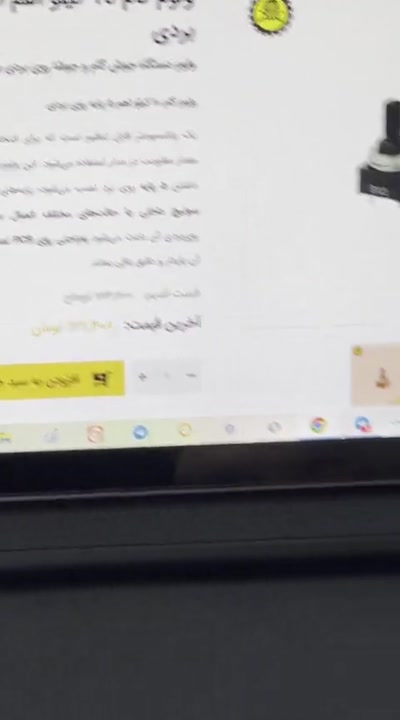

فیلم اموزشی ولوم گام 10 کیلو اهم 5 پایه روی بردی بخش اول ( 09 : 3 دقیقه )
https://www.moghadamwelding.com/Portals/0/FaraShop/FaraShopVideo/907/10K_OHM_5-PIN_PCB_MOUNT_STEP_POTENTIOMETER_PART_1_1791691748.mp4
بخش دوم فیلم اموزشی و مشخصات و خرید ولوم گام 10 کیلو اهم 5 پایه روی بردی ( 43 : 2 دقیقه )
https://www.moghadamwelding.com/p/907
کد محصول : #261
ردیف : #243
«فیلمهای آموزشی سایت جوش و برش مقدم» در پیامرسان بله را دنبال کنید:
https://ble.ir/moghadamweldingfilm
قطعات ارسالی سایت جوش و برش مقدم» در پیامرسان بله را دنبال کنید:
https://ble.ir/moghadamwelding
نقد و بررسی ولوم ۱۰ کیلو اهم ۵ پایه 🎯
بیا این قطعه رو کالبدشکافی کنیم:
🎛️ ولوم گام (Potentiometer) ۱۰ کیلو اهم ۵ پایه: فرماندهی تنظیمات!
این ولوم با ولومهای معمولیِ رادیویی فرق داره. اون ۵ پایه بودنِ این قطعه، نشوندهنده اینه که این ولوم همزمان دو وظیفه داره: تنظیم مقدار (آمپراژ) و تاییدِ سوئیچ (کلید داخلی) یا داشتنِ فیدبکِ دوم
📊 مشخصات فنی که باید بدونی:
مقدار: 10kΩ (کد 103 روی بدنه).
تعداد پایه: ۵ پایه (۳ پایه اصلی برای تغییر مقاومت، ۲ پایه برای کلیدِ فشاری یا سوئیچِ زیرِ ولوم).
نحوه نصب: عمودی (روی برد).
عملکرد: خطی (Linear).
🔍 چرا این قطعه در دستگاه جوش "حیاتیه"؟
این ولومها در دستگاههایی استفاده میشه که علاوه بر تنظیم آمپر، قابلیتهای اضافی هم دارن (مثلاً با فشردن ولوم، تنظیماتِ Hot Start یا Arc Force رو تغییر میدن).
نقش: ایجاد ولتاژ متغیر برای ورودیِ مبدلِ آنالوگ به دیجیتالِ (ADC) میکروکنترلر.
علائم خرابی:
پرش آمپر: موقع چرخاندن، آمپر به صورت نامنظم تغییر میکنه.
عدم پاسخگویی سوئیچ: فشار میدی ولی منوی تنظیمات عوض نمیشه (خرابی پایه های سوئیچ).
ثابت ماندن آمپر: ولوم میچرخه ولی هیچ تغییری در خروجی اعمال نمیشه (اکسید شدن کنتاکت داخلی). ⚠️
🛠️ فوتوفنهای تعمیرگاهی (مخصوص مهندس مقدم)
۱. تشخیص پایهها: با مولتیمتر تست کن. ۳ پایه که با چرخش ولوم مقدار اهمشون تغییر میکنه، بخش ولوم هست. ۲ پایه دیگه که فقط با فشار دادنِ شفتِ ولوم اتصال کوتاه میشن، بخش کلید (Switch) هست. 📟
۲. نکته طلاییِ شستشو: این ولومها خیلی راحت با گرد و غبارِ محیطِ کارگاه جوشکاری کثیف میشن. قبل از اینکه به فکر تعویض بیفتی، با یک اسپری ناهیدِ آبی (چرب) از سوراخهای کناری ولوم، داخلش رو بشور و همزمان ۱۰-۲۰ بار کامل بچرخون. در ۷۰٪ مواقع مشکل نویز و پرش آمپر حل میشه! 🧼
۳. سفت شدن شفت: اگه شفت ولوم سفت شده یا گیر داره، هرگز با زور نچرخان. اگر با اسپری روغنکاری باز نشد، تعویضش کن، چون ممکنه به شاسیِ پلاستیکیِ برد فشار بیاره و باعث ترک خوردنِ ترکهای مسی برد بشه. ⚡️
🛒 پیشنهاد خرید برای شما:
کیفیت مهمتر از قیمت: این قطعه چون دائماً توسط اپراتور لمس و چرخونده میشه، اصطکاک بالایی داره. حتماً از مدلهای شفت فلزی (به جای پلاستیکی) استفاده کن.
تطابق پایه: موقع خرید دقت کن که فاصله پایهها (Pitch) با بردِ دستگاه جوش یکی باشه. مدلهای ۵ پایه در بازار فاصله پایههای متنوعی دارن. 📐
برای خرید این محصول و محصولات دیگر به سایت جوش و برش مقدم مراجعه کنید😉🛠️✨
