در این ویدئو آیسی LM324 را بررسی میکنیم؛ یک آپامپ چهارکاناله (Quad Operational Amplifier) پرکاربرد که در مدارهای کنترل، مقایسه ولتاژ، تقویت سیگنال و بخشهای مختلف بردهای الکترونیکی بهخصوص تجهیزات صنعتی و دستگاههای جوش استفاده میشود.
🔹 معرفی آیسی LM324
LM324 یکی از آیسیهای شناختهشده در حوزه الکترونیک آنالوگ است که شامل چهار تقویتکننده عملیاتی مستقل در یک پکیج میشود. این قطعه به دلیل مصرف پایین، محدوده ولتاژ کاری مناسب و کاربرد گسترده، در طراحی و تعمیر بسیاری از مدارهای الکترونیکی مورد استفاده قرار میگیرد.
این آیسی در پکیجهای DIP و SMD تولید میشود و نمونه DIP آن به دلیل سهولت تست و تعویض، در بسیاری از بردهای صنعتی و تعمیراتی کاربرد دارد.
⚙️ مشخصات فنی آیسی LM324
• نوع قطعه: تقویتکننده عملیاتی چهارکاناله (Quad Op-Amp)
• تعداد تقویتکنندهها: ۴ عدد در یک پکیج
• پکیج: DIP-14 و SMD
• ولتاژ کاری: حدود ۳ تا ۳۲ ولت DC
• فرکانس کاری: حدود ۱ مگاهرتز
• مصرف انرژی: پایین و مناسب برای مدارهای کممصرف و صنعتی
💡 کاربردهای آیسی LM324
✔️ مقایسه سطح ولتاژ در مدارهای الکترونیکی
✔️ تقویت سیگنال سنسورها
✔️ مدارهای کنترل و فیدبک
✔️ تشخیص خطا در سیستمهای صنعتی
✔️ مدارهای کنترل دستگاههای جوش اینورتری
✔️ پردازش سیگنالهای آنالوگ قبل از ارسال به بخشهای کنترلی
🔧 نقش LM324 در دستگاههای جوش و تجهیزات صنعتی
در بسیاری از بردهای کنترل دستگاههای جوش اینورتری، LM324 برای مقایسه ولتاژها، پردازش سیگنالهای فیدبک و کنترل شرایط کاری مدار استفاده میشود.
خرابی این آیسی میتواند باعث ایجاد خطا در عملکرد مدار کنترل، تغییر در سیگنالهای خروجی یا عملکرد نادرست بخشهای حفاظتی شود. به همین دلیل بررسی تغذیه، ورودیها و خروجیهای این قطعه در فرآیند عیبیابی اهمیت زیادی دارد.
🔬 بررسی تخصصی LM324
مزایا:
✅ چهار تقویتکننده عملیاتی در یک پکیج
✅ مصرف انرژی پایین
✅ عملکرد پایدار در شرایط کاری مختلف
✅ قیمت مناسب و دسترسی آسان
✅ مناسب برای مدارهای کنترلی و سنجش
محدودیتها:
⚠️ خروجی Rail-to-Rail ندارد و به ولتاژ تغذیه کامل نمیرسد.
⚠️ سرعت عملکرد آن نسبت به آپامپهای جدیدتر محدودتر است.
⚠️ پهنای باند آن برای کاربردهای فرکانس بالا مناسب نیست.
🛠️ نکات تعمیرکاری
هنگام تعویض LM324 در بردهای الکترونیکی، علاوه بر سلامت خود آیسی باید علت اصلی خرابی مانند مشکلات تغذیه، اتصال کوتاه، خرابی قطعات اطراف یا ایراد در مسیر فیدبک نیز بررسی شود.
استفاده از نمونه اورجینال و باکیفیت اهمیت زیادی دارد، زیرا نمونههای بیکیفیت ممکن است باعث ایجاد خطا در مدار کنترل یا عملکرد ناپایدار تجهیزات شوند.
🎓 این ویدئو برای تعمیرکاران دستگاه جوش و برش، تکنسینهای الکترونیک صنعتی، دانشجویان و علاقهمندان به تعمیر و عیبیابی بردهای الکترونیکی مناسب است.
🔗 مشخصات و اطلاعات قطعه معرفیشده:

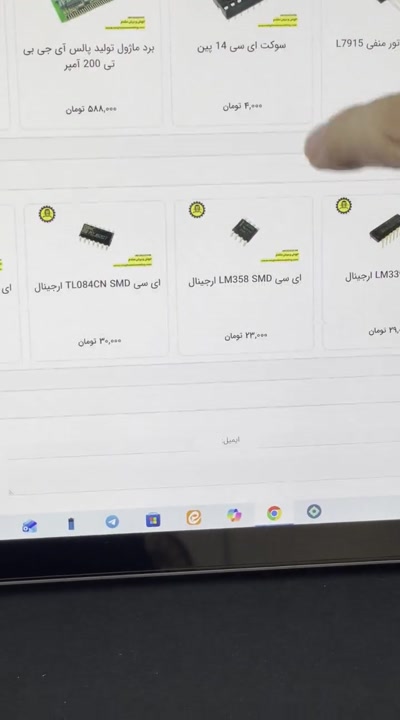

برای مشاهده مشخصات فنی، تصاویر، اطلاعات خرید و قطعات مرتبط میتوانید به صفحه محصول آیسی LM324 در سایت جوش و برش مقدم مراجعه کنید:
https://www.moghadamwelding.com/p/718
🎬 این ویدئو در دو بخش تهیه شده است و بخش دوم شامل ادامه بررسی و اطلاعات تکمیلی محصول در سایت جوش و برش مقدم قرار دارد.
📚 معرفی کانال آموزشی سایت جوش و برش مقدم:
https://ble.ir/moghadamweldingfilm
جوش و برش مقدم با تمرکز بر آموزش تخصصی تعمیرات، قطعات الکترونیکی و تجهیزات جوش و برش، تلاش میکند دانش فنی و تجربه عملی مورد نیاز تعمیرکاران و علاقهمندان این حوزه را ارائه دهد.
💬 در تعمیر دستگاههای جوش اینورتری، بیشتر با خرابی LM324 در بخش فیدبک مواجه شدهاید یا مدارهای مقایسه و حفاظت؟
