📲 برای دسترسی سریع به فیلمهای آموزشی تعمیرات دستگاه جوش، اینورتر، ماسفت، آیجیبیتی و عیبیابی برد، کانال «فیلمهای آموزشی سایت جوش و برش مقدم» در پیامرسان بله را دنبال کنید:
https://ble.ir/moghadamweldingfilm
بررسی تخصصی آیسی UC3845 SMD، معرفی عملکرد، مشخصات فنی، کاربردها و نکات مهم این کنترلر PWM در منابع تغذیه سوئیچینگ و مدارهای الکترونیک قدرت.

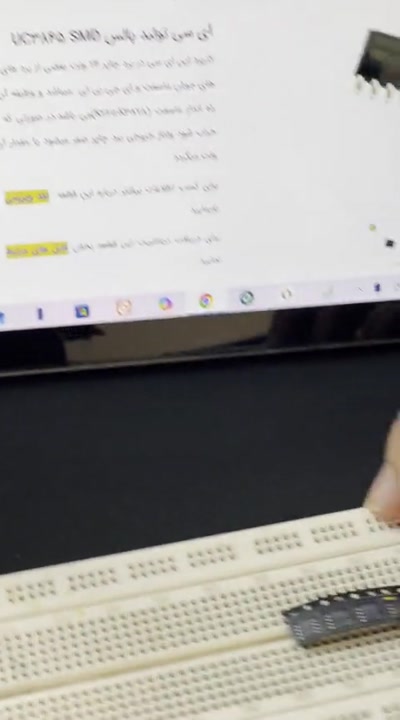

🎬 این ویدئو قسمت اول معرفی و بررسی آیسی UC3845 SMD است؛ قطعهای پرکاربرد در مدارهای قدرت که وظیفه تولید و کنترل پالس PWM برای مدیریت عملکرد بخش سوئیچینگ و درایو قطعات قدرت را بر عهده دارد.
🔍 معرفی آیسی UC3845 SMD
UC3845 یک کنترلر PWM جریانمد (Current Mode PWM Controller) است که در طراحی منابع تغذیه سوئیچینگ، مبدلهای DC-DC، درایورهای صنعتی و تجهیزات الکترونیک قدرت استفاده میشود.
نسخه SMD این آیسی به دلیل ابعاد کوچکتر، مناسب استفاده در بردهای فشرده و طراحیهای صنعتی جدید است و در بسیاری از تجهیزات الکترونیکی مدرن مشاهده میشود.
⚙️ مشخصات فنی آیسی UC3845 SMD
• نوع قطعه: کنترلر PWM جریانمد
• پکیج: SMD
• فرکانس کاری: تا حدود ۵۰۰ کیلوهرتز
• قابلیت محدودسازی جریان داخلی
• پاسخ سریع به تغییرات بار
• مناسب برای کنترل MOSFETهای قدرت
• عملکرد پایدار در محیطهای دارای نویز
• طراحی کممصرف در بخش درایور
🛠 کاربردهای UC3845 SMD
این آیسی در تجهیزات مختلف الکترونیکی و صنعتی استفاده میشود، از جمله:
• منابع تغذیه سوئیچینگ صنعتی (SMPS)
• بردهای پاور تجهیزات صنعتی
• دستگاههای CNC و کنترلرهای صنعتی
• شارژرهای صنعتی
• مبدلهای DC-DC
• درایور LEDهای توان بالا
• مدارهای اینورتر و ترانسهای سوئیچینگ
📦 تفاوت نسخه SMD و DIP آیسی UC3845
نسخه SMD نسبت به مدل DIP دارای مزایایی مانند:
✅ ابعاد کوچکتر و مناسب برای بردهای فشرده
✅ کاهش فضای اشغالشده روی PCB
✅ مناسب برای تولید صنعتی و مونتاژ اتوماتیک
✅ عملکرد بهتر در طراحیهای جدید الکترونیکی
🧪 مزایا و ویژگیهای UC3845 SMD
✅ کنترل دقیق پالس PWM
✅ پایداری مناسب در مدارهای سوئیچینگ
✅ قابلیت کار در فرکانسهای بالا
✅ مقاومت مناسب در برابر نویز
✅ مناسب برای طراحی و تعمیر منابع تغذیه صنعتی
⚠️ نکات مهم تعمیراتی
در هنگام تعویض UC3845 SMD در بردهای صنعتی باید به موارد زیر توجه شود:
• بررسی سلامت قطعات اطراف آیسی مانند مقاومتهای فیدبک و قطعات بخش استارت
• اطمینان از سلامت MOSFET و بخش قدرت قبل از نصب قطعه جدید
• بررسی مسیرهای تغذیه و پایههای آیسی به دلیل حساسیت مدارهای PWM
استفاده از نمونههای بیکیفیت یا تقلبی میتواند باعث ایجاد اختلال در تولید پالس و آسیب مجدد به مدار شود.
📌 این ویدئو قسمت اول بررسی آیسی UC3845 SMD است و در قسمت دوم، ادامه بررسی، اطلاعات تکمیلی و مشخصات محصول ارائه خواهد شد.
🔗 مشخصات و اطلاعات محصول:
https://www.moghadamwelding.com/p/1013
🔧 مجموعه «جوش و برش مقدم» با تمرکز بر آموزش تخصصی تعمیرات دستگاههای جوش، اینورترها، رکتیفایرها و قطعات الکترونیکی صنعتی، تجربه عملی تعمیرکاران و تکنسینها را در کنار دانش فنی کاربردی ارائه میکند.
📚 آموزشهای تخصصی تعمیرات دستگاه جوش و الکترونیک صنعتی:
https://ble.ir/moghadamweldingfilm
❓در تعمیر بردهای پاور، بیشتر با خرابی آیسیهای PWM مانند UC3845 مواجه شدهاید یا خرابی قطعات قدرت مثل MOSFET و IGBT؟ تجربه فنی خودتان را در کامنتها بنویسید.
#UC3845 #UC3845SMD #PWM #الکترونیک_قدرت #تعمیرات_برد
