ای سی تغذیه Viper22A

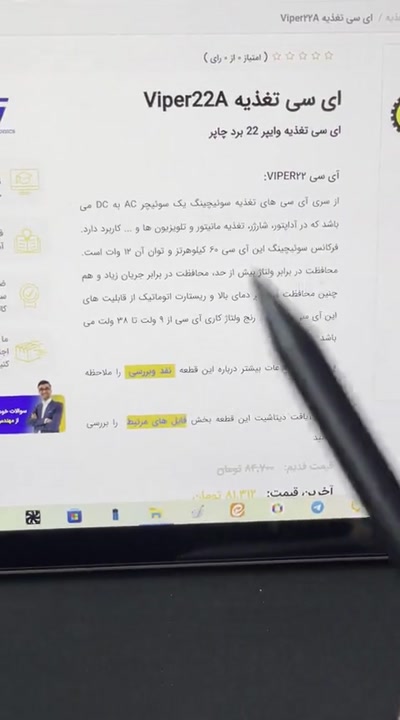

فیلم اموزشی ای سی تغذیه Viper22A بخش اول

https://www.moghadamwelding.com/Portals/0/FaraShop/FaraShopVideo/1373/SWITCHING_IC_VIPER_22A_PART_1_1087720981.mp4

بخش دوم فیلم اموزشی و مشخصات و خرید ای سی تغذیه Viper22A

https://www.moghadamwelding.com/p/1373


«فیلم‌های آموزشی سایت جوش و برش مقدم» در پیام‌رسان بله را دنبال کنید:

https://ble.ir/moghadamweldingfilm

کد محصول : #718

ردیف : #208

⚡ نقد و بررسی تخصصی VIPer22A — IC تغذیه و کنترلر SMPS ⚡

اگر دنبال یک آی‌سی حرفه‌ای و همه-کاره برای منابع تغذیه سوئیچینگ (SMPS) هستید، VIPer22A گزینه‌ای بسیار مناسب است. در ادامه مشخصات فنی، کاربردها، نقاط قوت و محدودیت آن را بررسی می‌کنیم — مخصوصاً اگر شما در زمینه جوش/برش، دستگاه‌های برقی یا منابع تغذیه فعالیت دارید.


🔧 معرفی کوتاه VIPer22A
VIPer22A یک IC کنترلر + MOSFET داخلی برای منابع تغذیه AC→DC است. یعنی هم مدار کنترل PWM دارد و هم کلید قدرت (MOSFET) — در نتیجه تعداد قطعات بیرونی کاهش می‌یابد و طراحی مدار ساده‌تر و جمع‌وجورتری امکان‌پذیر است. (DatasheetCafe)
این IC برای کاربردهایی مانند شارژرها، آداپتورها، منابع تغذیه standby برای تلویزیون‌ها/مانیتورها، تغذیه‌های کمکی در موتورکنترل و … مناسب است. (DatasheetCafe)


⚙️ مشخصات فنی کلیدی
ویژگی مقدار / توضیح
فرکانس سوئیچینگ (Switching Frequency) ثابت 60 kHz (DigiKey)
بازه ولتاژ تغذیه (VDD) 9 تا 38 V (datasheetq.com)
تحمل ولتاژ Drain-Source (V_DS) تا 730 V (powermavelectronics.com)
توان خروجی قابل پشتیبانی (AC mains → DC) تا ~20 W (بسته به نوع پکیج) (Mouser Electronics)
بسته‌بندی DIP-8 یا SO-8 (SMD یا DIP) (DatasheetCafe)
قابلیت‌ها کنترل PWM، MOSFET داخلی، راه‌اندازی HV داخلی، حفاظت در برابر اضافه‌جریان / اضافه‌ولتاژ / دمای بالا / undervoltage lockout با هیسترزیس (file.remont-aud.net)


🧪 عملکرد در کاربردهای واقعی
• VIPer22A در مدارات Flyback برای منابع تغذیه AC→DC بسیار مناسب است، کارایی بالا و طراحی ساده را فراهم می‌کند. (Electron Components)
• به‌دلیل MOSFET داخلی و مدار کنترل PWM، تعداد قطعات جانبی کاهش می‌یابد — این یعنی بردی جمع‌وجورتر، هزینه کمتر و سادگی تولید.
• عملکرد در شرایط بار سبک نیز بهینه است: با فعال کردن burst mode در بار کم، مصرف استندبای پایین و کارآمدی انرژی بهبود می‌یابد. (DigiKey)
• برای پروژه‌هایی مثل منبع تغذیه دستگاه‌های جوش سبک، تغذیه برق برای موتورکنترل، یا مدارهای کمکی کاربردی و مقرون‌به‌صرفه است


✅ نقاط قوت VIPer22A
• ترکیب «کنترل PWM + MOSFET قدرت» در یک چیپ → ساده کردن طراحی مدار 🔧
• توان قابل قبول برای منابع تغذیه متوسط (تا ~20 W)
• پشتیبانی از ولتاژ ورودی گسترده (۹ تا ۳۸ ولت VDD) → انعطاف در طراحی تغذیه‌های مختلف 🔄
• حفاظت داخلی (OVP, OCP, OTP, UVLO با هیسترزیس) → ایمنی بیشتر در استفاده صنعتی 🔐
• مناسب برای کاربردهای AC→DC و Flyback — ایده‌آل برای آداپتورها، منابع تغذیه ماشین‌آلات کوچک، LED درایورها، تغذیه موتورها یا مدارهای کنترلی صنعتی 🏭


⚠️ محدودیت‌ها و نکات مهم در استفاده
• VIPer22A برای توان بالا (مثلاً چند صد وات) مناسب نیست — بیشتر برای منابع تغذیه کوچک تا متوسط طراحی شده است.
• برای کار در توان نزدیک به حد ~20 W، باید خنک‌کاری مناسب و طراحی دقیق PCB و ترانس داشته باشید.
• هنگام طراحی مدار، توجه به سوکتینگ مناسب و افزودن قطعات جانبی توصیه می‌شود تا از نویز/EMI و ناپایداری جلوگیری شود.


💬 نتیجه‌گیری — برای چه مواردی VIPer22A مناسب است؟
اگر پروژه شما نیاز به یک منبع تغذیه کم‌حجم، ساده، مقرون‌به‌صرفه و با محافظت داخلی دارد — مثل آداپتورهای LED، تغذیه موتورها یا تجهیزات کم‌مصرف صنعتی — VIPer22A انتخابی بسیار منطقی و خوب است.
