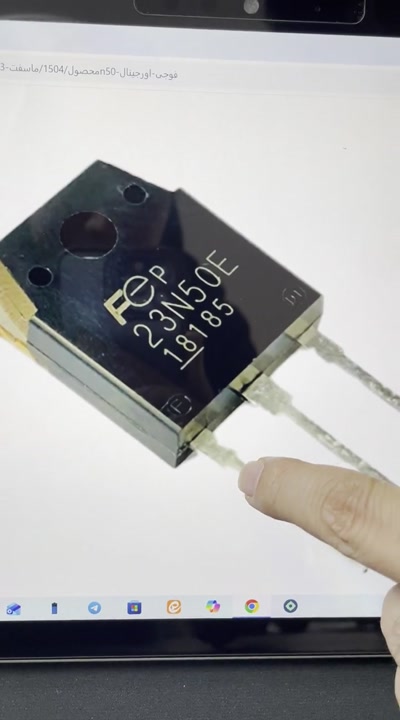

ماسفت 23N50E فوجی یکی از ماسفتهای قدرت پرکاربرد در مدارهای سوئیچینگ و دستگاههای جوش اینورتری است که در این ویدئو مشخصات فنی، ویژگیها و کاربردهای این قطعه را بررسی میکنیم.
ماسفتهای Power MOSFET نقش کلیدی در مدارهای قدرت دارند و انتخاب نمونه مناسب از نظر ولتاژ، جریان، مقاومت داخلی و کیفیت ساخت، تأثیر مستقیمی روی عملکرد و عمر تجهیزات دارد. مدل 23N50E با ساختار N-Channel و تحمل ولتاژ بالا، در بسیاری از مدارهای قدرت صنعتی استفاده میشود.
مشخصات فنی ماسفت 23N50E:
⚡ مدل: 23N50E
🏭 برند: فوجی (Fuji)
⚡ نوع: MOSFET قدرت N-Channel
⚡ ولتاژ قابل تحمل (VDS): 500 ولت
⚡ جریان کاری: مناسب کاربردهای قدرت
🔥 ویژگی مهم: مقاومت داخلی پایین برای کاهش تلفات حرارتی
کاربردهای ماسفت 23N50E:
🔹 دستگاههای جوش اینورتری تکفاز و سهفاز
🔹 مدارهای سوئیچینگ قدرت
🔹 منابع تغذیه صنعتی (SMPS)
🔹 اینورترها و تجهیزات الکترونیک قدرت
🔹 کنترل و راهاندازی مدارهای توان بالا
نکات مهم تعمیرکاری:
🔧 هنگام تعویض ماسفت، فقط مشابه بودن شماره قطعه کافی نیست؛ پارامترهایی مانند ولتاژ، جریان، RDS(on) و سرعت سوئیچینگ باید بررسی شود.
🔧 خرابی ماسفت معمولاً به دلیل افزایش حرارت، اتصال کوتاه در مدار قدرت، مشکل در درایور گیت یا خرابی قطعات جانبی اتفاق میافتد.
🔧 قبل از نصب ماسفت جدید، سلامت دیودهای قدرت، مقاومتهای گیت و مدار درایو بررسی شود تا از خرابی مجدد جلوگیری شود.
🔧 استفاده از نمونه اورجینال باعث عملکرد پایدارتر و تحمل بهتر شرایط کاری سخت میشود.
در مجموعه «جوش و برش مقدم» قطعات الکترونیک قدرت و تجهیزات مورد استفاده در تعمیر دستگاههای جوش و اینورترها را با نگاه تخصصی بررسی میکنیم تا تعمیرکاران و علاقهمندان بتوانند انتخاب دقیقتر و فنیتری داشته باشند.
برای مشاهده مشخصات، خرید و اطلاعات بیشتر ماسفت 23N50E فوجی:
https://www.moghadamwelding.com/p/1504
برای مشاهده قسمت دوم بررسی ماسفت 23N50E:
https://www.moghadamwelding.com/p/1504
در تعمیر دستگاههای جوش اینورتری، بیشتر با سوختن ماسفتها مواجه شدهاید یا خرابی مدار درایور آنها؟ تجربه فنی خود را در کامنتها بنویسید.
#ماسفت #23N50E #MOSFET #الکترونیک_قدرت #تعمیرات_اینورتر #دستگاه_جوش #جوش_و_برش_مقدم
