مشخصات و نقد و بررسی و خرید ترانزیستور ST13009 سایز TO 247 : https://www.moghadamwelding.com/p/1096

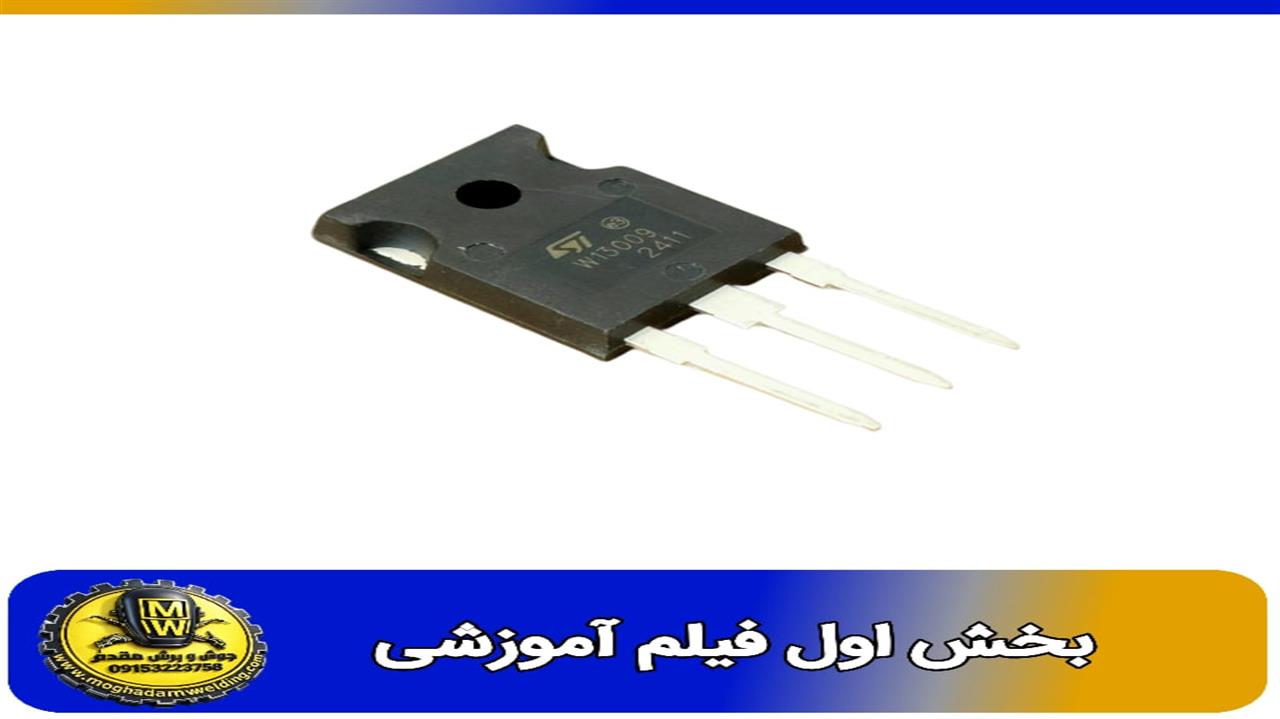

فیلم اموزشی ترانزیستور ST13009 سایز TO 247 بخش اول ( 09 : 3 دقیقه )
https://aparat.com/v/eii1x60

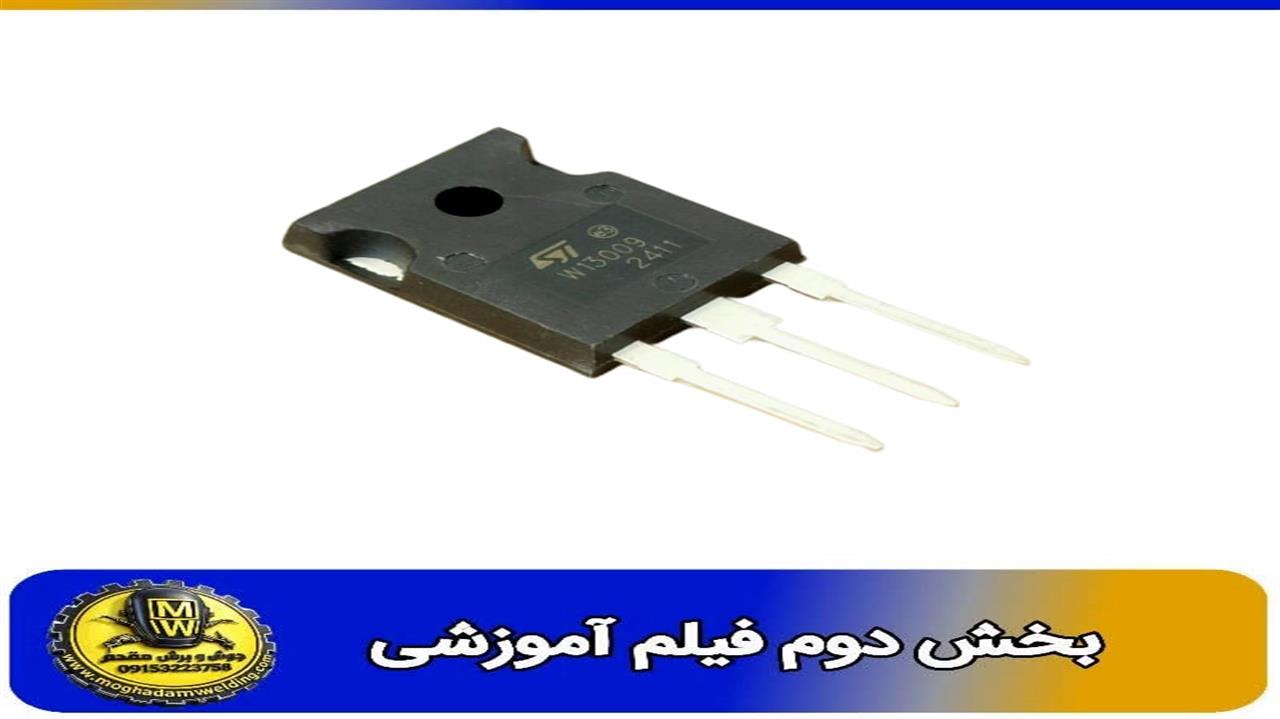

فیلم اموزشی ترانزیستور ST13009 سایز TO 247 بخش دوم ( 48 : 5 دقیقه )
https://aparat.com/v/qot38j3
کد محصول : #448
ردیف : #311
نقد و بررسی ترانزیستور ST13009 سایز TO-247
معرفی
ترانزیستور ST13009 یک ترانزیستور قدرت از نوع BJT (ترانزیستور دو قطبی جریان) با پکیج TO-247 است و برای کاربردهای قدرت و سوئیچینگ در مدارهای با ولتاژ و جریان بالا طراحی شده است. به‌دلیل ساختار قوی و پایداری عملکرد، این قطعه در منابع تغذیه، درایورهای قدرت، اینورترها و دستگاه‌های جوش کاربرد گسترده‌ای دارد.
️ مشخصات فنی
مشخصات الکتریکی:
نوع: BJT قدرت NPN
ولتاژ کلکتور–امیتر (VCEO): معمولاً حدود 400–500 ولت
جریان کلکتور (IC): مناسب بارهای نسبتاً بالا
توان تلف‌شده: بالا، مناسب کاربردهای قدرت
مشخصات ساختاری:
پکیج: TO-247
پایه‌ها: کلکتور، بیس، امیتر
مناسب نصب روی هیت‌سینک برای دفع حرارت
کاربردها
کاربردهای صنعتی و قدرت:
منابع تغذیه سوئیچینگ
اینورترها و مبدل‌ها
درایورهای موتور و UPS
دستگاه‌های جوش و رکتیفایرها
کاربردهای تعمیراتی:
جایگزینی ترانزیستورهای معیوب در بخش قدرت
افزایش پایداری عملکرد مدار
افزایش تحمل حرارتی و جریان
نکته تخصصی
ترانزیستورهای BJT قدرت مانند ST13009 نسبت به MOSFET و IGBT در برخی کاربردها هنوز مورد استفاده قرار می‌گیرند، مخصوصاً در مدارهایی که راندمان بالا و پاسخ سریع در سوئیچینگ قدرت چندان بحرانی نباشد و آشفتگی ولتاژ حساس نباشد.
نکته مهندسی: در طراحی مدار با ST13009 باید به قابلیت دفع حرارت و هدایت مناسب بیس (Base Drive) توجه ویژه شود؛ زیرا بیس BJT نقش مهمی در زمان روشن و خاموش شدن دارد، و مدیریت حرارت صحیح باعث افزایش عمر و پایداری عملکرد میشود.
تفاوت نمونه اورجینال و بی‌کیفیت
اورجینال: پایداری ولتاژ بهتر، تحمل حرارتی بالا، افت توان کم‌تر
بی‌کیفیت: دیر اشباع شدن، مصرف توان بیشتر، داغی و خرابی سریع
استفاده از نمونه اصل باعث میشود مدار قدرت پایدارتر، بازده بهتر و عمر قطعات بالاتر باشد.
