بررسی تخصصی پل دیود KBP210، معرفی مشخصات فنی، نحوه عملکرد، کاربردها و نکات مهم انتخاب این قطعه در مدارهای یکسوساز، منابع تغذیه و بردهای الکترونیکی.
🎬 این ویدئو قسمت اول معرفی و بررسی پل دیود ۲ آمپر شانهای ۱۰۰۰ ولت است. در این فیلم ساختار، عملکرد و کاربردهای این قطعه در مدارهای قدرت بررسی میشود.

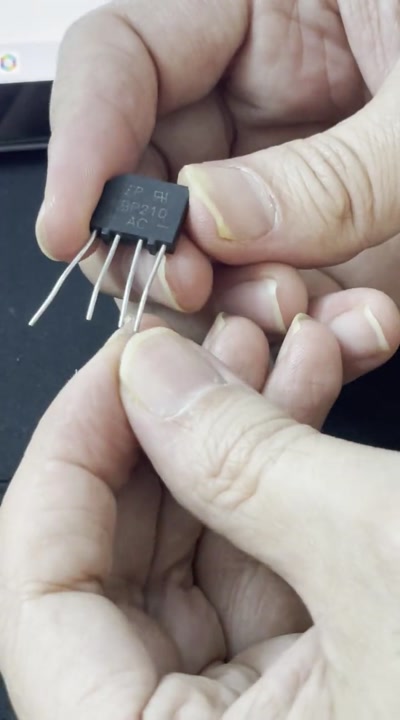

🔍 معرفی پل دیود KBP210
پل دیود KBP210 یک پل یکسوساز تکفاز است که برای تبدیل جریان متناوب AC به جریان مستقیم DC در مدارهای الکترونیکی استفاده میشود.
این قطعه به دلیل جریان کاری ۲ آمپر، تحمل ولتاژ معکوس ۱۰۰۰ ولت و طراحی پکیج شانهای، در بسیاری از منابع تغذیه، شارژرها، درایورها و تجهیزات صنعتی کاربرد دارد.
⚙️ مشخصات فنی پل دیود KBP210
• مدل: KBP210
• نوع قطعه: پل دیود یکسوساز (Bridge Rectifier)
• جریان متوسط قابل تحمل: ۲ آمپر
• ولتاژ معکوس قابل تحمل: ۱۰۰۰ ولت DC
• نوع نصب: پایهدار THT (Through Hole)
• پکیج: شانهای تخت
• دمای کاری: تا حدود ۱۵۰ درجه سانتیگراد
• ابعاد تقریبی: ۱۰×۱۰ میلیمتر
🛠 کاربردهای پل دیود ۲ آمپر ۱۰۰۰ ولت
این پل دیود در مدارهای مختلفی استفاده میشود، از جمله:
• منابع تغذیه سوئیچینگ
• شارژرهای الکترونیکی
• درایورهای LED و مدارهای کنترلی
• بردهای صنعتی و تجهیزات الکترونیک قدرت
• مدارهای یکسوساز ورودی دستگاههای الکترونیکی
🔧 نکات مهم تعمیراتی
در هنگام تعویض پل دیود در بردهای الکترونیکی باید موارد زیر بررسی شود:
• تطبیق جریان و ولتاژ قطعه جایگزین با نمونه اصلی
• بررسی اتصال کوتاه در بخشهای بعد از پل دیود
• تست خازنهای صافی بعد از مدار یکسوساز
• بررسی آثار حرارت یا سوختگی روی پایهها و بدنه قطعه
خرابی پل دیود معمولاً میتواند نشانه وجود مشکل در بخشهای دیگر مدار مانند خازنهای ورودی یا قطعات قدرت باشد؛ بنابراین فقط تعویض قطعه بدون بررسی علت خرابی توصیه نمیشود.
🧠 تفاوت پل دیود باکیفیت و نمونه ضعیف
پل دیود استاندارد باید توانایی تحمل جریان لحظهای، دمای کاری مناسب و عملکرد پایدار در شرایط واقعی مدار را داشته باشد.
نمونههای بیکیفیت ممکن است در جریانهای نزدیک به محدوده کاری دچار افزایش حرارت، افت عملکرد یا خرابی زودهنگام شوند.
📌 این ویدئو قسمت اول معرفی پل دیود KBP210 است و در قسمت دوم، ادامه بررسی، اطلاعات تکمیلی و مشخصات محصول ارائه خواهد شد.
