آی‌سی TOP254 DIP | مشخصات فنی، کاربرد و بررسی آی‌سی پاور سوئیچینگ

در این ویدئو آی‌سی TOP254 DIP را بررسی می‌کنیم؛ یک آی‌سی پاور سوئیچینگ پرکاربرد از خانواده TOPSwitch که در طراحی منابع تغذیه، تعمیر بردهای الکترونیکی و تجهیزات صنعتی مورد استفاده قرار می‌گیرد.

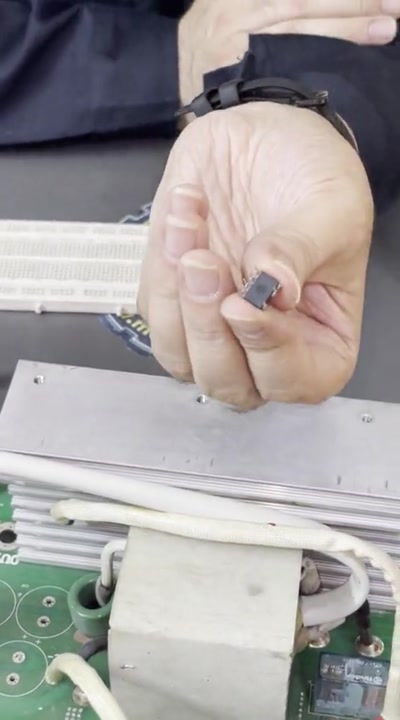

🔹 معرفی آی‌سی TOP254 DIP

TOP254 یک آی‌سی مجتمع پاور (Power IC) است که بخش‌های مختلف مورد نیاز برای کنترل و سوئیچینگ منبع تغذیه را در یک قطعه ترکیب می‌کند. این آی‌سی با دارا بودن مدار کنترل PWM و المان سوئیچ داخلی، طراحی منابع تغذیه را ساده‌تر کرده و در بسیاری از کاربردهای صنعتی و الکترونیکی استفاده می‌شود.

پکیج DIP این قطعه به دلیل سهولت تست، تعویض و تعمیر، در بسیاری از بردهای تعمیراتی مورد توجه تکنسین‌ها قرار دارد.

⚙️ مشخصات فنی آی‌سی TOP254 DIP

• نوع قطعه: آی‌سی پاور سوئیچینگ (Power Switching IC)
• خانواده: TOPSwitch
• پکیج: DIP
• کاربرد اصلی: کنترل و راه‌اندازی منابع تغذیه سوئیچینگ
• دارای مدار کنترل PWM داخلی
• دارای سوئیچ قدرت داخلی
• مناسب برای طراحی منابع تغذیه ایزوله و کم‌حجم

💡 کاربردهای آی‌سی TOP254

✔️ منابع تغذیه سوئیچینگ (SMPS)
✔️ آداپتورها و شارژرهای صنعتی
✔️ بردهای کنترل تجهیزات الکترونیکی
✔️ منابع تغذیه دستگاه‌های صنعتی
✔️ تعمیرات بردهای الکترونیکی و تجهیزات جوش و برش

🔧 نقش TOP254 در تعمیرات برد

در بسیاری از منابع تغذیه سوئیچینگ، TOP254 وظیفه تبدیل انرژی و کنترل عملکرد بخش اولیه منبع تغذیه را بر عهده دارد. خرابی این آی‌سی می‌تواند باعث روشن نشدن دستگاه، قطع خروجی تغذیه یا عملکرد ناپایدار مدار شود.

در فرآیند عیب‌یابی، علاوه بر بررسی خود آی‌سی، باید قطعات مرتبط مانند مقاومت‌های راه‌انداز، خازن‌های تغذیه، دیودها، ترانس سوئیچینگ و مسیرهای مدار نیز بررسی شوند؛ زیرا خرابی TOP254 معمولاً می‌تواند نتیجه یک ایراد دیگر در بخش تغذیه باشد.

🔬 بررسی تخصصی TOP254 DIP

✅ مزایا:

• ترکیب کنترلر PWM و سوئیچ قدرت در یک قطعه
• کاهش تعداد قطعات جانبی مدار
• طراحی ساده‌تر منابع تغذیه
• مناسب برای کاربردهای صنعتی و تعمیراتی
• پکیج DIP مناسب برای تست و تعویض آسان

⚠️ محدودیت‌ها:

• برای توان‌های بسیار بالا نیاز به طراحی مناسب بخش قدرت دارد.
• دفع حرارت و طراحی مسیرهای مدار در عملکرد صحیح آن اهمیت زیادی دارد.
• استفاده از نمونه‌های بی‌کیفیت می‌تواند باعث خرابی مجدد مدار شود.

🛠️ نکات تعمیرکاری

هنگام تعویض آی‌سی TOP254 در بردهای معیوب، فقط تعویض قطعه کافی نیست و باید علت اصلی خرابی بررسی شود. کنترل سلامت قطعات اطراف مدار، بررسی اتصال کوتاه در خروجی و اندازه‌گیری ولتاژهای کاری، از مراحل مهم تعمیر این بخش است.

استفاده از نمونه اورجینال و باکیفیت اهمیت زیادی دارد؛ زیرا آی‌سی‌های پاور در شرایط کاری حساس و تحت تنش حرارتی و الکتریکی فعالیت می‌کنند.

🎓 این ویدئو برای تعمیرکاران دستگاه‌های جوش و برش، تکنسین‌های الکترونیک صنعتی، تعمیرکاران منابع تغذیه و علاقه‌مندان به عیب‌یابی بردهای الکترونیکی مناسب است.

🔗 مشخصات و اطلاعات قطعه معرفی‌شده:

برای مشاهده مشخصات فنی، تصاویر، اطلاعات خرید و قطعات مرتبط می‌توانید به صفحه محصول آی‌سی TOP254 DIP در سایت جوش و برش مقدم مراجعه کنید:

https://www.moghadamwelding.com/p/1619

🎬 این ویدئو در دو بخش تهیه شده است.
قسمت اول در MP4.ir و سایت جوش و برش مقدم منتشر شده و قسمت دوم شامل ادامه بررسی، مشخصات و اطلاعات تکمیلی محصول در سایت جوش و برش مقدم قرار دارد.

📚 معرفی کانال آموزشی سایت جوش و برش مقدم:

https://ble.ir/moghadamweldingfilm

جوش و برش مقدم با تمرکز بر آموزش تخصصی تعمیرات، قطعات الکترونیکی و تجهیزات جوش و برش، تلاش می‌کند دانش فنی و تجربه عملی مورد نیاز تعمیرکاران و علاقه‌مندان این حوزه را ارائه دهد.

💬 در تعمیر منابع تغذیه دستگاه‌های صنعتی، بیشتر با خرابی خود TOP254 مواجه شده‌اید یا قطعات جانبی اطراف آن مانند خازن‌ها و دیودهای بخش اولیه؟
