در این قسمت، مقاومت 47 اهم 10 وات را از نظر مشخصات فنی، ساختار، کاربردهای صنعتی، نحوه استفاده و نکات مهم تعمیراتی بررسی میکنیم.
این ویدئو در دو قسمت تهیه شده است. قسمت اول به معرفی و بررسی مقاومت قدرتی 47Ω 10W اختصاص دارد و در قسمت دوم، ادامه مباحث، مشخصات و اطلاعات مرتبط با محصول ارائه میشود.
⚡ معرفی مقاومت 47 اهم 10 وات
مقاومت 47Ω 10W یکی از مقاومتهای قدرتی پرکاربرد در مدارهای الکترونیکی و صنعتی است که برای محدود کردن جریان، تقسیم ولتاژ، جذب توان اضافی و کنترل انرژی در مدارهای قدرت استفاده میشود.
توان 10 وات این مقاومت باعث میشود برای مدارهایی که با جریان و حرارت قابلتوجه کار میکنند، گزینهای مناسبتر از مقاومتهای معمولی باشد.
🔹 مشخصات فنی مقاومت 47Ω 10W
• نوع قطعه: مقاومت قدرتی
• مقدار مقاومت: 47 اهم (Ω)
• توان نامی: 10 وات
• تلرانس: معمولاً ±5٪
• نوع ساخت: سیمی (Wirewound) یا سرامیکی
• پایداری حرارتی: بالا
• نوع نصب: پایهدار (Through Hole)
ترکیب مقدار مقاومت 47 اهم با توان 10 وات، این قطعه را برای استفاده در مدارهای قدرت و صنعتی مناسب میکند.

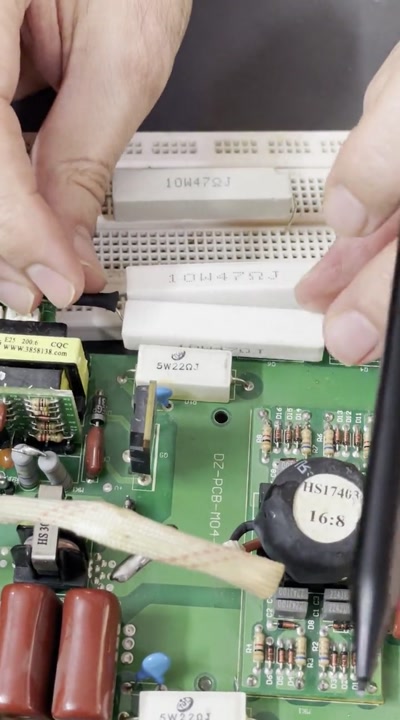

👁️ مشخصات ظاهری مقاومت 47 اهم 10 وات
• شکل ظاهری: مستطیلی یا استوانهای
• جنس بدنه: سرامیکی مقاوم در برابر حرارت
• نوشته روی بدنه: مقدار مقاومت و توان قطعه
• پایهها: دو پایه فلزی ضخیم و مقاوم
• ویژگی مهم: بدنه نسوز برای تحمل و دفع بهتر حرارت
⚙️ کاربردهای مقاومت 47 اهم 10 وات
این مقاومت در بخشهای مختلف الکترونیک قدرت استفاده میشود:
• محدودکننده جریان در مدارهای قدرت
• مدارهای رکتیفایر و اینورتر
• دستگاههای جوش و برش
• مدارهای تست و بار مصنوعی (Dummy Load)
• تخلیه انرژی خازنها (Bleeder Resistor)
• منابع تغذیه صنعتی
این مقاومت در شرایطی که حرارت و جریان بالا وجود دارد، عملکردی پایدار و قابل اعتماد ارائه میدهد.
🧠 نکات تخصصی نصب و استفاده
در مقاومتهای توان بالا، نحوه نصب تأثیر مستقیمی روی عمر قطعه دارد:
• بهتر است مقاومت کمی بالاتر از سطح برد نصب شود تا گردش هوا بهتر انجام شود.
• در کارکرد طولانی با توان بالا، تهویه مناسب اطراف قطعه اهمیت زیادی دارد.
• استفاده مداوم نزدیک به حداکثر توان نامی، عمر مقاومت را کاهش میدهد و بهتر است با ضریب اطمینان مناسب استفاده شود.
رعایت این نکات باعث کاهش دمای کاری و افزایش طول عمر مقاومت خواهد شد.
🔍 نکته تعمیراتی
در تعمیر مدارهای قدرت، خرابی مقاومتهای توان بالا میتواند باعث تغییر شرایط کاری مدار یا ایجاد آسیب به بخشهای دیگر شود. بررسی مقدار اهم، سلامت ظاهری و نشانههای حرارتی مانند تغییر رنگ یا ترک بدنه، از مراحل مهم عیبیابی این قطعات است.
📌 جمعبندی و پیشنهاد خرید
مقاومت 47 اهم 10 وات یک قطعه کاربردی در مدارهای قدرت، منابع تغذیه صنعتی، اینورترها و تجهیزات جوشکاری است. شناخت مشخصات، محدودیتهای حرارتی و روش صحیح استفاده از این قطعه، برای تعمیرکاران و تکنسینهای فنی اهمیت زیادی دارد.
🎬 قسمت دوم و صفحه محصول:
برای دیدن قسمت دوم فیلم آموزشی و مشخصات و خرید مقاومت 47 اهم 10 وات، از لینک زیر استفاده کنید:
قسمت دوم و صفحه محصول مقاومت 47 اهم 10 وات
🔗 «جوش و برش مقدم» با تمرکز بر آموزش تخصصی، تجربه عملی و ارائه اطلاعات فنی، تلاش میکند مرجعی کاربردی برای تعمیرکاران، تکنسینهای فنی، علاقهمندان الکترونیک، دانشجویان و افراد مبتدی باشد.
💬 سؤال فنی: در تعمیر دستگاههای جوش و منابع تغذیه، مقاومتهای قدرتی 10 وات را بیشتر در بخش محدودکننده جریان، بار مصنوعی یا مدار تخلیه خازن مشاهده کردهاید؟
