⚡ در این قسمت، دیود شاتکی F60UP30DN برند ON Semiconductor را با تمرکز بر مشخصات 60 آمپر و 300 ولت، سرعت سوئیچینگ و کاربرد آن در مدارهای قدرت بررسی میکنیم.

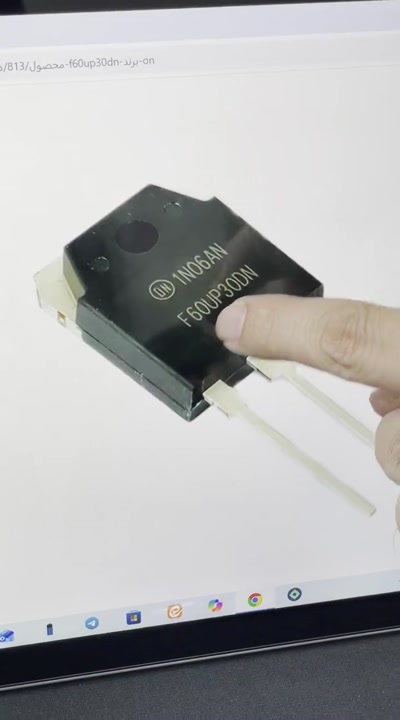

🔧 معرفی دیود شاتکی F60UP30DN
در مجموعه بررسی قطعات «جوش و برش مقدم»، قطعات صنعتی با نگاه تخصصی و کاربردی بررسی میشوند. F60UP30DN از برند ON Semiconductor یک دیود قدرت با عملکرد سریع و افت ولتاژ پایین است که در مدارهای یکسوکننده، اینورتر و منابع تغذیه سوئیچینگ کاربرد دارد.
این قطعه بهخصوص برای مدارهایی که به جریان بالا، سوئیچینگ سریع و تلفات پایینتر نیاز دارند، مورد توجه قرار میگیرد.
⚙️ مشخصات فنی F60UP30DN
🔢 مدل: F60UP30DN
🧲 نوع: دیود شاتکی Ultrafast
⚡ ولتاژ معکوس (VRRM): 300 ولت
🔋 جریان مستقیم متوسط (IF(AV)): تا 60 آمپر
📉 افت ولتاژ مستقیم (VF): حدود 0.95 ولت
⏱️ زمان بازیابی: بسیار سریع (Ultrafast Recovery)
📦 پکیج: TO-247 یا مشابه و مناسب استفاده همراه با هیتسینک
✅ مزایای عملکردی
یکی از مزیتهای مهم این دیود، افت ولتاژ مستقیم پایین و سرعت سوئیچینگ بالای آن است که میتواند در مدارهای قدرت به کاهش تلفات و بهبود راندمان کمک کند.
🚀 سرعت سوئیچینگ بالا برای منابع تغذیه و اینورترها
⚡ مناسب برای مدارهای با جریان بالا
🌡️ عملکرد پایدار در شرایط کاری سخت
🔧 قابلیت استفاده در مدارهای قدرت و تجهیزات صنعتی
⚠️ نکات مهم در استفاده
در جریانهای بالا، خنکسازی مناسب اهمیت زیادی دارد و استفاده از هیتسینک باید متناسب با شرایط کاری انجام شود. همچنین طراحی مسیرهای PCB برای عبور جریان و انتقال حرارت باید بهدرستی انجام گیرد.
در کاربردهای قدرت، بررسی جریان پیک و شرایط ضربهای (IFSM) بر اساس دیتاشیت قطعه نیز اهمیت دارد.
🎯 کاربردهای F60UP30DN
🔌 یکسوسازی در منابع تغذیه سوئیچینگ
🔁 مدارهای یکسوساز دستگاههای جوش اینورتری
⚡ مدارهای اینورتر و منابع تغذیه
🛡️ محافظت در برابر برگشت جریان در مدارهای قدرت
🏭 تجهیزات صنعتی و شارژرها
این دیود در متن بررسی، برای استفاده در دستگاههای جوش اینورتری تکبرد IGBT نیز معرفی شده است.
🎬 این ویدئو در دو قسمت تهیه شده است. برای مشاهده قسمت دوم روی لینک زیر کلیک کنید:
https://www.moghadamwelding.com/p/813
🛒 برای مشاهده مشخصات کامل، قیمت بهروز و خرید دیود شاتکی F60UP30DN میتوانید به صفحه محصول در سایت جوش و برش مقدم مراجعه کنید.
🔩 «جوش و برش مقدم» با تمرکز بر آموزش تعمیرات، قطعات الکترونیکی و تجهیزات قدرت، تلاش میکند دانش فنی کاربردی مورد نیاز تعمیرکاران و تکنسینها را در اختیار مخاطبان قرار دهد.
💬 در تعمیر مدارهای اینورتر، هنگام انتخاب دیود قدرت بیشتر به جریان، ولتاژ معکوس یا سرعت سوئیچینگ توجه میکنید؟ دلیل انتخابتان را در کامنت بنویسید.
